Гладиус кальмара Sthenoteuthis oualaniensis

Флаги конуса ромбовидной формы, толстостенные, короткие и широкие. Поверхность флагов несет хорошо развитые продольные складки.

Флаги конуса появляются на вентральной стороне стебля в результате бокового разрастания вентральных килей. Длина флагов варьирует от 10 до 23% (в среднем 17,6%), максимальная ширина — 1,5-5,2% (3,3%) длины гладиуса. Максимальная ширина флагов расположена в их средней части. Стенки флагов толстые, у мелких кальмаров одинаковой толщины от краев к центру, у крупных — утолщенные в осевой части. Конус короткий, широкий, уплощенный с боков; его стенки несут рельефные продольные гофры. Длина конуса 1,4-4,2% (2,3%), ширина у переднего края 0,7-2,4% (1,5%) длины гладиуса. Дорсальная стенка конуса утолщена за счет отложений гипостракума. Внутренняя поверхность конуса гладкая или с мелкими продольными ребрышками. Альвеола тонкая, покрывает конус, но не распространяется на флаги. Ее поверхность покрыта мелкими шипиками.

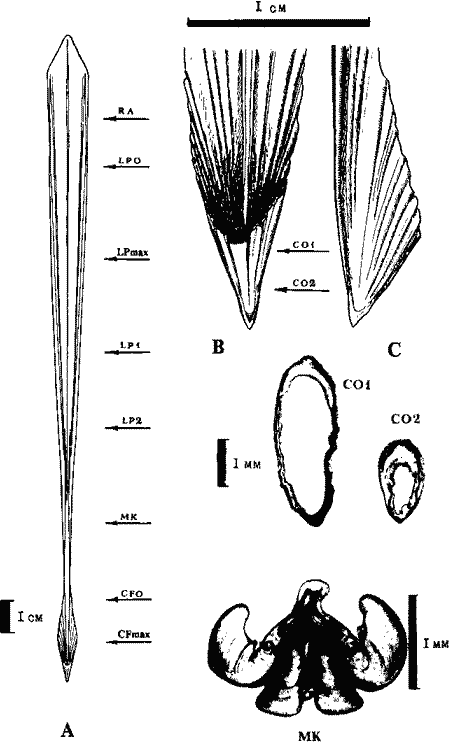

Строение гладиуса Sthenoteuthis oualaniensis из района Перуанского апвеллинга (незрелая самка II стадии, длина мантии 23,5 см): А — общий вид гладиуса с вентральной стороны; В — конус с вентральной стороны; С — конус сбоку; СO1, СO2 — поперечные срезы гладиуса; МК — стебель. Стрелками с индексами указано положение срезов гладиуса и конуса: RA —    передний свободный отдел рахиса; LPO — передний край латеральных пластинок; LPmax — область наибольшей ширины латеральных пластинок; LP1 — начало дорсального заворота латеральных пластинок; LP2 — сужение гладиуса в стебель; МК — стебель; CFO — уровень появления флагов конуса; CFmax — уровень наибольшей ширины флагов конуса; СO1 — срез передней части конуса; СO2 — срез задней части конуса

The structure оf gladius of Sthenoteuthis oualaniensis from the Peruan upwelling zone (immature female; DML 23,5 cm): A gladius ventral view; В — cone ventral view; С — cone lateral view; CO1, CO2- cross-sections of gladius; MK — stem. Arrows indicate the levels of cross-sections: RA — anterior free part of rachis; LPO — anterior margins of lateral plates; LPmax — the greatest width of lateral plates; LPI — folding of lateral plates on the dorsal side of gladius; LP2 — narrowing the gladius into stem; MK — stem; CFO — anterior margins of cone flags; CFmax — the greatest width of cone flags; CO1 — anterior part of cone; CO2 — posterior part of cone

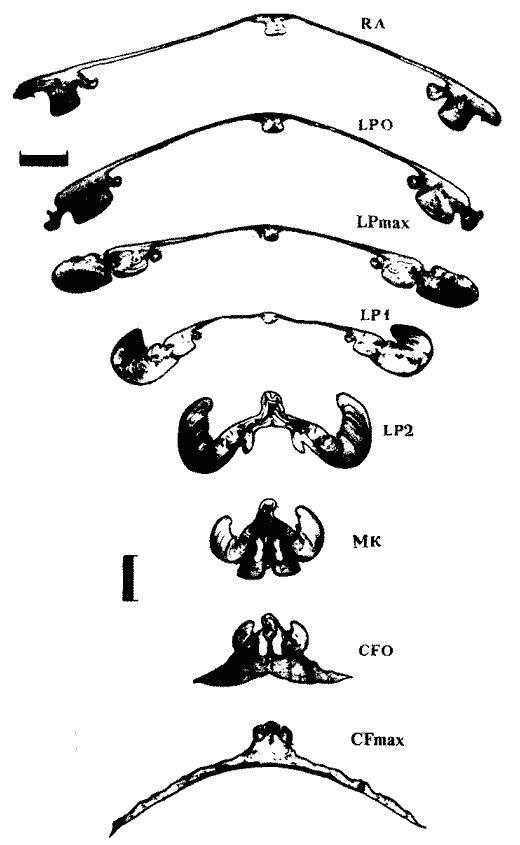

Внутреннее строение гладиуса Sthenoteuthis oualaniensis (экземпляр тот же; поперечные срезы); RA — передний свободный отдел рахиса; LPO — передний край латеральных пластинок; LPmax — область наибольшей ширины латеральных пластинок; LP1 — начало дорсального заворота латеральных пластинок; LP2 — сужение гладиуса в стебель; МК — стебель; CFO — уровень появления флагов конуса; CFmax — уровень наибольшей ширины флагов конуса (масштаб, единый для всех срезов, указан отрезками, длина которых соответствует 1мм)

Internal structure of gladius of Sthenoteuthis oualaniensis (the same specimen; cross-sections); RA — anterior free part of rachis; LPO — anterior margins of lateral plates; LPmax — the greatest width of lateral plates; LPI — folding of lateral plates on the dorsal side of gladius; LP2 — narrowing the gladius into stem; MK — stem; CFO — anterior margins of cone flags; CFmax — the greatest width of cone flags (the scale is shown by black bars corresponding to 1 mm)
