Строение гладиуса кальмара Todarodes filippovae

Латеральные пластинки занимают 79-84% (81,8%) длины гладиуса; они заворачиваются на дорсальную сторону рахиса и прирастают к ней.

В месте появления латеральные пластинки имеют вид небольших валиков по бокам рахиса. Далее по направлению к заднему концу латеральные пластинки увеличиваются и в средней части гладиуса превращаются в толстые ребра, прирастающие основаниями к дорсальной поверхности рахиса. Вершины ребер приподнимаются над рахисом острыми гребнями, наклоненными к осевой части гладиуса. Внутренний раковинный слой появляется в задней половине гладиуса.

Стебель появляется на расстоянии 34-37% длины гладиуса от его заднего конца. Форма его сечения близка к треугольной. Толщина стебля примерно равна ширине и составляет 0,53-0,64% (в среднем 0,58%) длины гладиуса. Латеральные компоненты стебля имеют в сечении изогнутую бобовидную форму; дорсальный киль высокий, постепенно сужающийся от основания к вершине.

На вентральной стороне стебля имеется пара продольных валиков — вентральных килей, образованных отложениями гипостракума. По направлению к заднему концу гладиуса вентральные кили стебля постепенно превращаются во флаги конуса.

Флаги конуса узкие, длинные, ланцетовидные. Стенки флагов несут хорошо выраженные продольные складки. Длина флагов составляет 14,0-18,8% (16,7%), ширина — 1,7-2,5% (2,0%) длины гладиуса. В области флагов конуса на вентральной стороне в осевой части гладиуса развивается толстый полупрозрачный валик, образованный внутренним раковинным слоем, который по толщине в 2-2,5 раза превышает стебель на том же уровне. Конус короткий, слегка сдавленный с боков, его стенки несут продольные складки, расходящиеся от апекса. Альвеола хорошо развита, ее поверхность покрыта многочисленными шипиками и ребрышками, а в области флагов конуса — высокими тонкими ребрышками, вертикально стоящими на дорсальной поверхности флагов. Рострум рудиментарный.

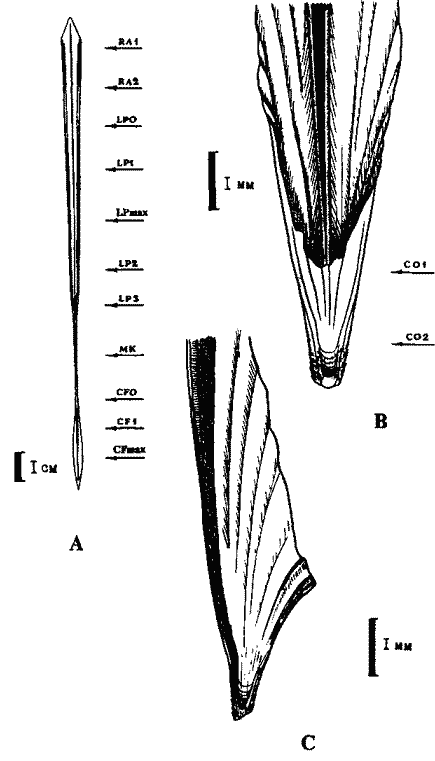

Строение гладиуса Todarodes filippovae (созревающий самец IV стадии, длина мантии 18,0 см): А — вид с вентральной стороны; В — конус с вентральной стороны; С — конус сбоку. Стрелками с индексами указаны уровни срезов: : RA1 — передний край гладиуса; RA2 — средняя часть переднего свободного отдела рахиса; LPO — передний край латеральных пластинок; LP1 — передняя часть латеральных пластинок; LPmax — область наибольшей ширины латеральных пластинок; LP2, LP3 — сужение гладиуса в стебель; МК — стебель; CFO — уровень появления флагов конуса; CF1 — передняя часть флагов конуса; CFmax — максимальная ширина флагов конуса; СO1 — передняя часть конуса; С02 — задняя часть конуса

The structure of gladius of Todarodes filippovae (maturing male, DML 18,0 cm): A — gladius ventral view; В — cone ventral view; С — cone lateral view. Arrows indicate the levels of the cross-sections: RAI — anterior part of the free rachis; RA2 — middle part of the free rachis; LPO — anterior margins of lateral plates; LP1 — anterior part of lateral plates; LPmax — the greates width of lateral plates; LP2, LP3 — narrowing of gladius into stem; MK — stem; CFO — anterior margins of cone flags; CFl — anterior part of cone flags; CFmax — the greates width of cone flags; CO1 — anterior part of cone; CO2 — posterior part of cone

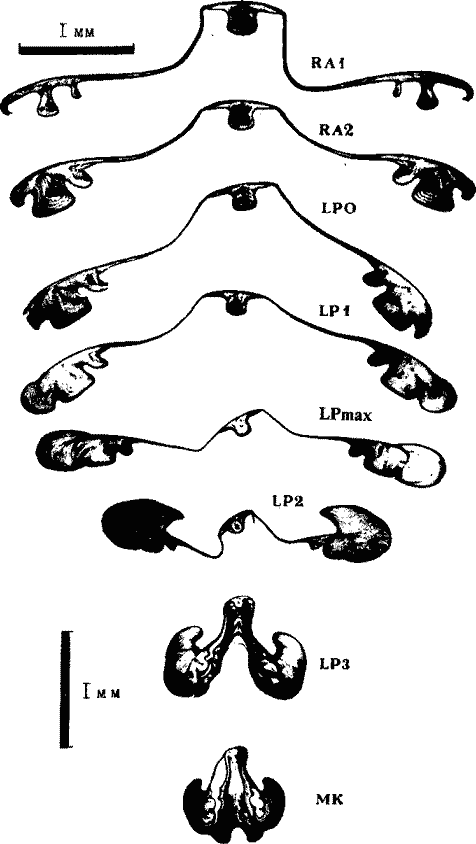

Внутреннее строение гладиуса Todarodes filippovae (экземпляр тот же): КА1 — передним край гладиуса; RA2 — средняя часть переднего свободного отдела рахиса; LPO — передний край латеральных пластинок; LP1 — передняя часть латеральных пластинок; LPmax — область наибольшей ширины латеральных пластинок; LP2, LP3 — сужение гладиуса в стебель; МК — стебель

Internal structure of the gladius of Todarodes filippovae (the same specimen): RA1 — anterior part ol the free rachis; RA2 — middle part of the free rachis; LPO — anterior margins of lateral plates; LPI — anterior part of lateral plates; LPmax — the greates width of lateral plates; LP2, LP3 — narrowing of gladius into stem; MK — stem

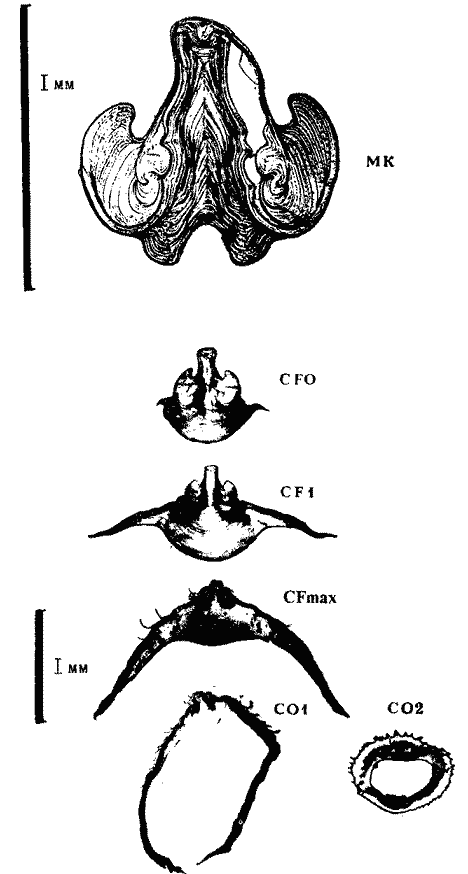

Внутреннее строение гладиуса Todarodes filippovae (экземпляр тот же): МК — стебель; CFO — уровень появления флагов конуса; CF1 — передняя часть флагов конуса; CFmax — максимальная ширина флагов конуса; СO1 — передняя часть конуса; СO2 — задняя часть конуса

Internal structure of the gladius of Todarodes filippovae (the same specimen): MK — stem; CFO — anterior margins of cone flags; CFl — anterior part of cone flags; CFmax — the greates width of cone flags; CO1 — anterior part of cone; CO2 — posterior part of cone
