Строение гладиуса кальмара Todarodes saglttatus

Стебель длинный, узкий, его толщина примерно равна ширине и составляет 0,58-0,68% (0,61%) длины гладиуса.

В поперечном сечении стебель имеет сложную форму. Его вентральная часть массивная, вдоль ее средней линии проходит глубокая щель, по краям которой заметны невысокие вентральные кили. Латеральные компоненты стебля имеют вид высоких и прямых (не изогнутых при вершине) вертикальных ребер, внешние края которых идут параллельно друг другу. Дорсальный киль высокий, ребровидный, с прямыми боковыми сторонами, плоской вершиной и слегка расширенным основанием.

Крылья слиты с флагами конуса и прослеживаются лишь по внешнему краю как узкие удлиненные пластинки в передней части флагов. То, что это именно крылья, указывает сопоставление заднего отдела гладиуса Т. sagittatus с гомологичным отделом Т. eblanae.

Флаги конуса ромбовидной формы, гофрированные. Их длина составляет около 1/5 (19-22%) длины гладиуса; наибольшая ширина — 2,0-2,5% (2,3%) длины гладиуса. На вентральной стороне флагов вдоль средней линии проходит низкий валик, образованный внутренним раковинным слоем. Конус короткий, узкий, сильно уплощенный с боков; его стенки несут продольные складки, расходящиеся от апекса. Длина конуса 1,5-2,3% (1,9%), ширина 0,7-1,1% (0,9%) длины гладиуса. Рострум отсутствует. Альвеола покрывает тонким слоем конус и флаги и несет на дорсо-латеральных стенках многочисленные высокие ребрышки, шипики и ворсинки. Толщина альвеолы несколько увеличивается по направлению к вершине конуса.

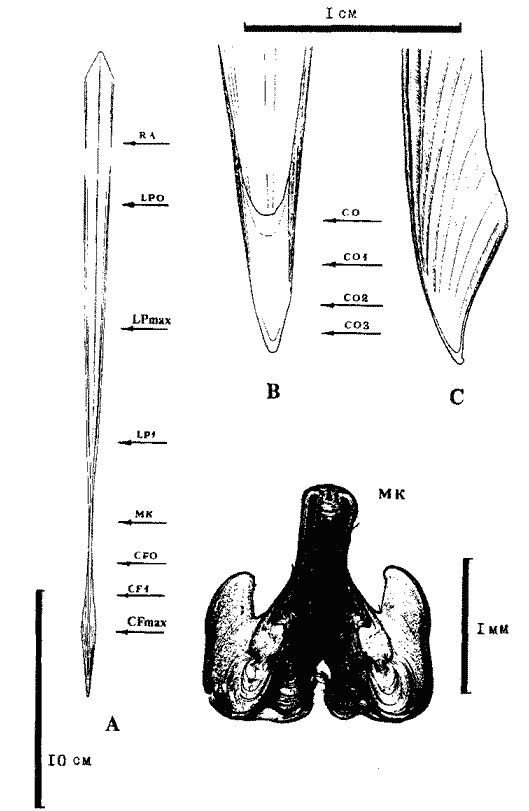

Строение гладиуса Todarodes saglttatus (незрелая самка II стадии; длина мантии 30,8 см); А — общий вид гладиуса с вентральной стороны; В — вид конуса с вентральной стороны; С — вид конуса сбоку; МК — поперечный срез стебля. Стрелками с индексами указаны уровни срезов: RA — передний свободный отдел рахиса; LPO — передний край латеральных пластинок; LPmax — уровень наибольшей ширины латеральных пластинок; LP1 — сужение гладиуса в стебель; МК — стебель; CFO — уровень появления флагов конуса; CF1 — передняя часть флагов конуса; CFmax — максимальная ширина флагов конуса; СО — срез в передней части конуса; СO1 — срез в средней части коиуса; СO2, СОЗ — последовательные срезы в задней части гладиуса

The structure of gladius of Todarodes saglttatus (immature female; DML 30,8 cm): A — ventral view of the gladius; В — cone ventral view; С — cone lateral view; MK — section of stem. Arrows indicate the levels of sections: RA — anterior free rachis; LPO — anterior margins of lateral plates; LPmax — the greatest width of lateral plates; LPI — narrowing of the gladius into stem; MK — stem; CFO — anterior margins of the cone flags; CF1 — anterior part of the cone flags; CFmax — the greatest width of the cone flags; CO — anterior part of the cone; CO1 — middle part of the cone; CO2, СОЗ — successive sections of cone apex

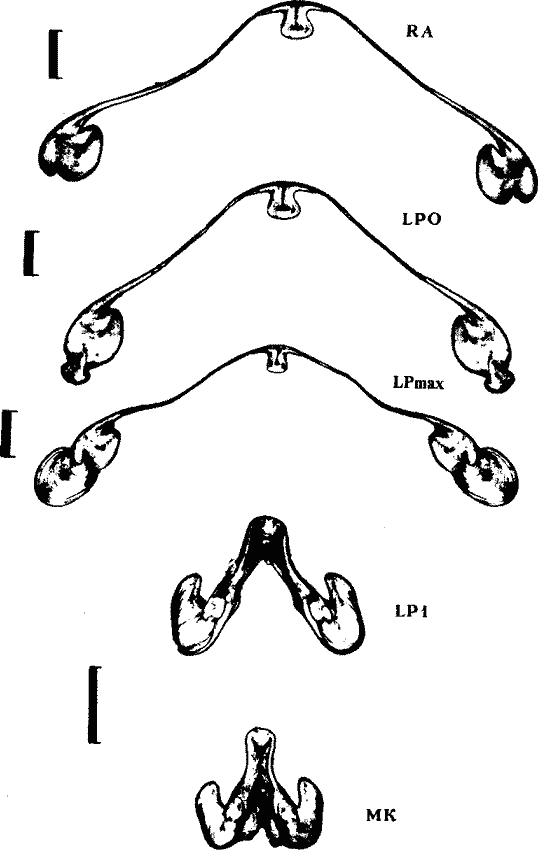

Внутреннее строение гладиуса Todarodes sagittatus (экземпляр тот же): RA — передний свободный отдел рахиса; LPO — передний край латеральных пластинок; LPmax — уровень наибольшей ширины латеральных пластинок; LP1 — сужение гладиуса в стебель; МК — стебель (масштаб срезов указан отрезками, длина которых составляет 1 мм)

The gladius inner structure of Todarodes sagittatus (the same specimen): RA — anterior free rachis; LPO — anterior margins of lateral plates; LPmax — the greatest width of lateral plates; LP1 — narrowing of the gladius into stem; MK — stem (the black bars correspond to 1 mm)

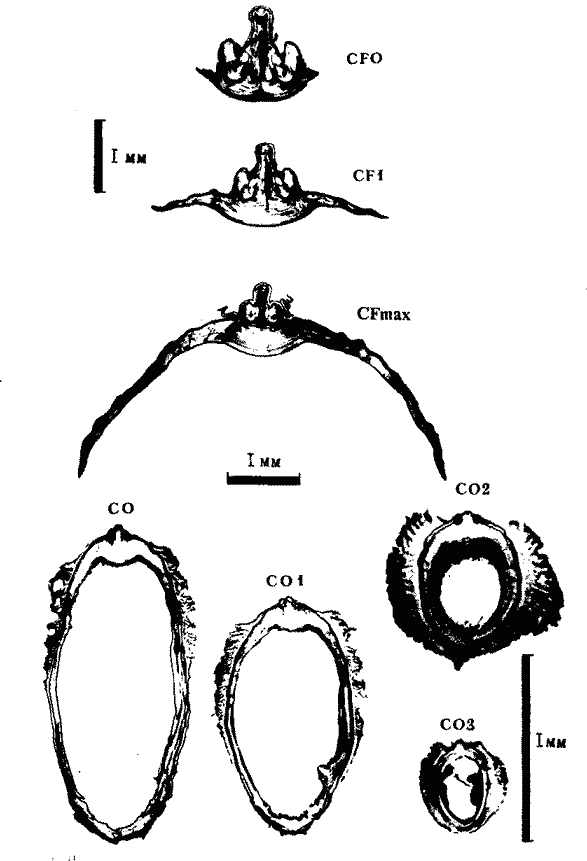

Внутреннее строение гладиуса Todarodes sagittatus (экземпляр тот же): CFO — уровень появления флагов конуса; CF1 — передняя часть флагов конуса; CFmax — максимальная ширина флагов конуса; СО — срез в передней части конуса; СO1 — срез в средней части конуса; С02, СОЗ — последовательные срезы в задней части гладиуса

The structure of the gladius of Todarodes sagittatus (the same specimen): CFO — anterior margins of the cone flags; CFl — anterior part of the cone flags; CFmax — the greatest width of the cone flags; CO — anterior part of the cone; COl — middle part of the cone; C02, СОЗ — successive sections of cone apex
