Общий план строения гладиусов кальмаров

Раковина кальмаров более глубоко и систематизированно исследована у ископаемых, нежели у рецентных форм [Roemer, 1856; Chenu, 1859; Wagner, 1860; Zittel, 1865; Naef, 1921-1922; Jeletshy, 1966].

На основании изучения ростроморфных ископаемых колеоидей Нэф [1921-1922] составил описание раковины гипотетического предка кальмаров — Prototeuthis. По представлениям Нэфа, гладиус Prototeuthis состоял из трех морфологических отделов — дорсальной пластинки (проостракума), конуса и рострума (рис. 2, А, В). Проостракум

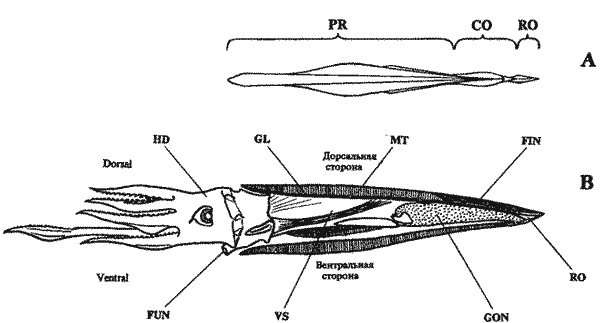

Схема строения гладиуса и положение его в теле кальмара: А — общий вид гладиуса с вентральной стороны (Kondakooia longimana), В — положение гладиуса в теле кальмара (медиальный срез); PR — проостракум; СО — конус; RO — рострум; GL — гладиус; МТ — мантия; FIN — плавник; HD — голова; FUN — воронка; VS — висцеральные органы; GON — гонады


Schematic view of a gladius and its position in squid's body: A — ventral view of a gladius; В — median section through a squid showing relaiionship of gladius and soft body; PR — proostracum; CO — conus; RO — rostrum; GL —gladius; MT— mantle; FIN — fins; HD — head; FUN — funnel; VS — viscera; GON — gonad

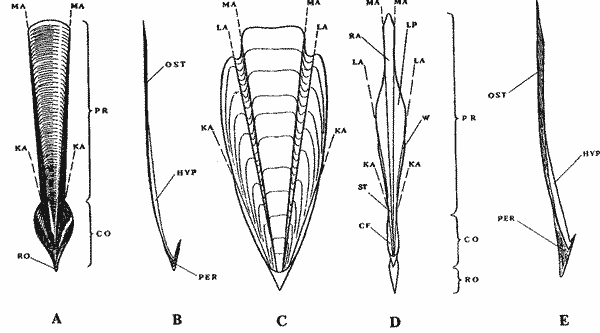

Рис. 2. Раковины кальмаров: А, В — гладиус гипотетического предка кальмаров Prototeuthis [по Naef, 1921] (А — общий вид гладиуса с вентральной стороны; В — продольная схема внутреннего строения); С — гладиус Parabelopeltis (lexuosa (Hunster, 1843) (подотр. Loligosepiina), общий вид с вентральной стороны [по Jeletzky, 1966]; D, Е — схема строения гладиуса современных кальмаров (D — общий вид с вентральной стороны; Е — схема продольного строения [Бизиков, 1987]); Морфологические отделы гладиуса: PR — проостракум; СО — конус; ЯО — рострум. Раковинные слои: OST — остракум; HYP — гипостракум; PER — периостракум. Структурные элементы гладиуса: RA — рахис (медиальная пластинка); LP — латеральные пластинки; W — крылья; CF — флаги конуса; ST — стебель. Пары асимптот, разделяющие структурные элементы гладиуса: МА — медиальная пара асимптот; LA — латеральная пара асимптот; КА — маргинальная пара асимптот

Fig. 2. The shells of squids, general morphology and inner structure: A, В — gladius of Prototeuthis, the hypothetical ancestral form of Teuthida [after Naef, 1921] (A — ventral view; В — median sagittal section); С — gladius of Parabelopeltis flexuosa (Hunster, 1843), a loligosepiid squid from Lower Jurassic, ventral view [after Jeletzky, 1966]; D, E — typical oegopsid gladius [after Bizikov, 1987] (D — ventral view; E — median sagittal section); Morphological parts of gladius: PR — proostracum; CO — conus; RO — rostrum. The shell layers composing the gladius: OST — ostracum (middle layer); HYP — hypostracum (inner layer); PER — periostracum (outer layer). Structural elements of gladius: RA — rachis (middle plate); LP — lateral plates; W — wings; CF — cone flags; ST — stem. Pairs of asymptotes, delimiting structural elements of gladius: MA — median asymptotes; LA — lateral asymptotes; KA — marginal asymptotes
