Таблицы биоты Японского моря

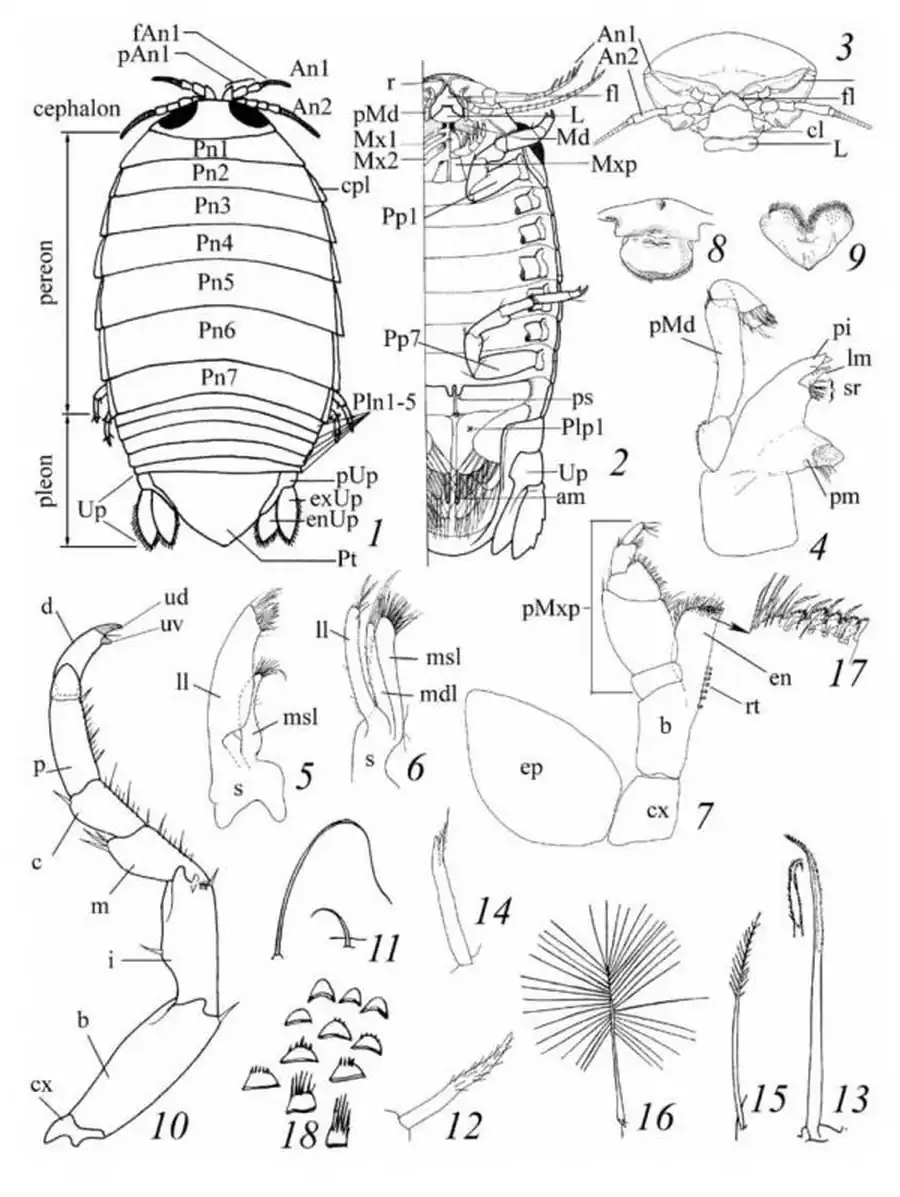

Таблица I. Схема строения Isopoda (1-3); конечности и непарные придатки головы Isopoda (4-10); основные типы щетинок и чешуек (11-18) (7, 3 - по: Brusca, Iverson, 1985; 2,10 - по: Harrison, Ellis, 1991; 4-6,14 - по: Golovan, 2008; 7,12 - по: Golovan, Malyutina, 2006; 8,9 - no: Carausu, 1955 из: Кусакин, 1979а; 77, 13, 75, 16 - по: Hessler, 1970; 18 - по: Nordenstam, 1933 из: Кусакин, 1979а).

I    - Flabellifera, вид с дорсальной стороны; 2 - самец Sphaeromatidae, вид с вентральной стороны; 3 - голова Cirolanidae, вид спереди; 4 - мандибула Еигусоре; 5, 6 - максиллы 1-2 Еигусоре; 7 - ногочелюсть Ilyarachna; 8, 9 -верхняя и нижняя губы Idotea; 10 - переопод; 11 - простые щетинки; 12 -дистально опушенная щетинка; 13 - неравно двураздельная дистально опушенная щетинка; 14 - крепкая неравно двураздельная дистально опушенная щетинка; 15 - перистая щетинка; 16 - сенсорная метельчатая щетинка; 77- вееровидные щетинки; 18 - чешуйки и гребенчатые чешуйки. Обозначения: Ап1 - антенна 1: pAnl - стебелек, fAnl - жгутик; Ап2 - антенна 2; г - ростральный отросток; fl - фронтальная пластинка; cl - щиток; L - верхняя губа; Md - мандибула: pMd - щупик, pi - режущий край, pm -зубной отросток, 1т - подвижная пластинка, sr - зубной ряд щетинок; Мх1, Мх2 - максилла 1, максилла 2: s - симпод, msl - мезиальная лопасть,

II    - латеральная лопасть, mdl - медиальная лопасть; Мхр - ногочелюсть: сх - кокс, b - базис, еп - внутренняя пластинка, rt - ретинакулы, рМхр - щупик, ер - эпипод; Рп1-7 - переониты 1-7; Р1п1-5 - плеониты 1-5; Pt - плеотельсон; Рр1, 7 - переоподы 1, 7: сх - кокс, b - базис, i - исхиум, m - мерус, с - карпус, р - проподус, d - дактилус, ud - дорсальный коготь, uv -вентральный коготь; cpl - коксальная пластинка; ps - пенис; Plpl - плеопод 1; am - мужской отросток плеопода 2; Up - уропод: pUp - протопод, exUp - экзопод, enUp - эндопод

ТАБЛИЦА I

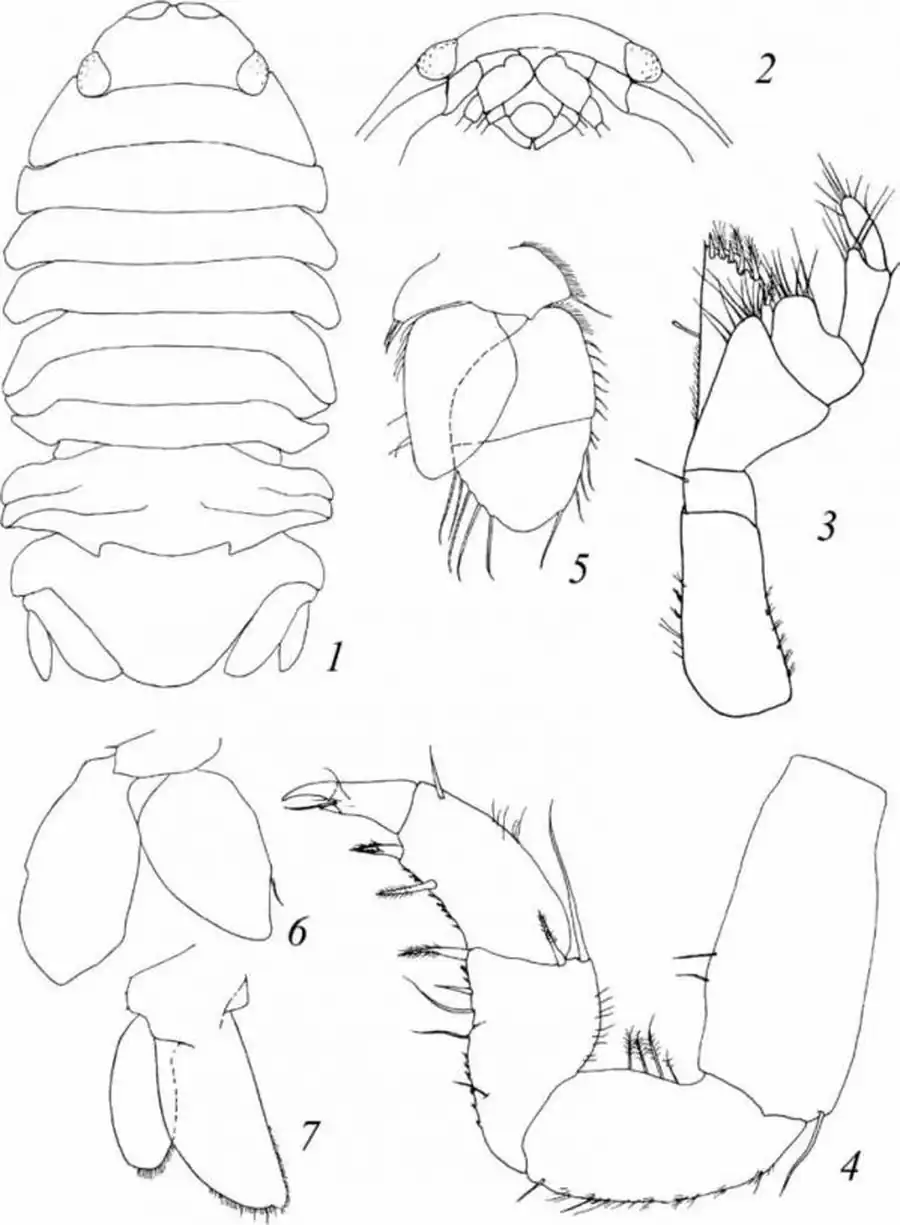

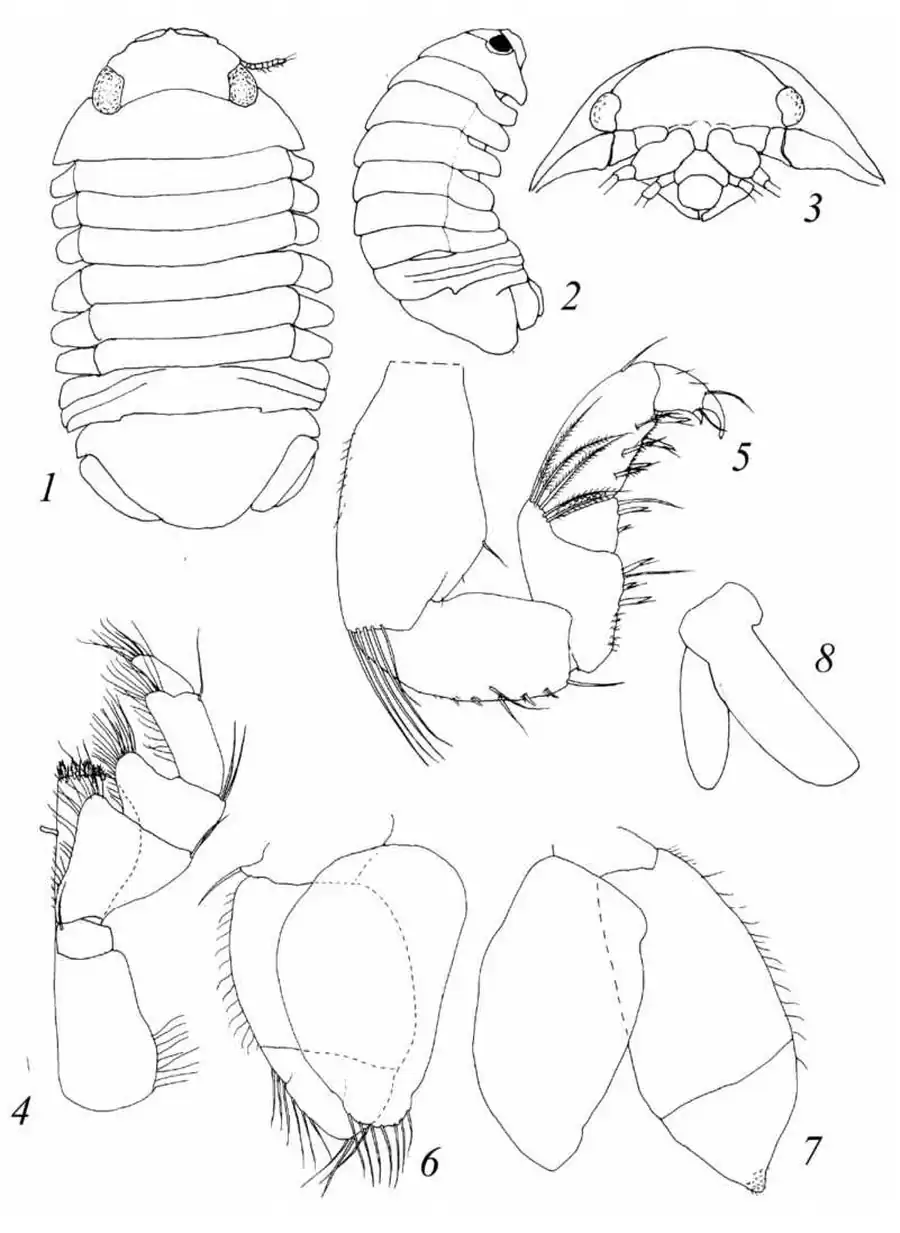

Таблица II. Gnorimosphaeroma ovatum (Gurjanova, 1933). Самец (7, 2, 6-8 - по: Kim, Kwon, 1985; 3-5 - ориг.).

1- вид с дорсальной стороны; 2 - вид сбоку; 3 - голова, вид спереди; 4 -ногочелюсти; 5 - переопод 1; 6, 7- плеоподы 4-5; 8 - уропод

ТАБЛИЦА II

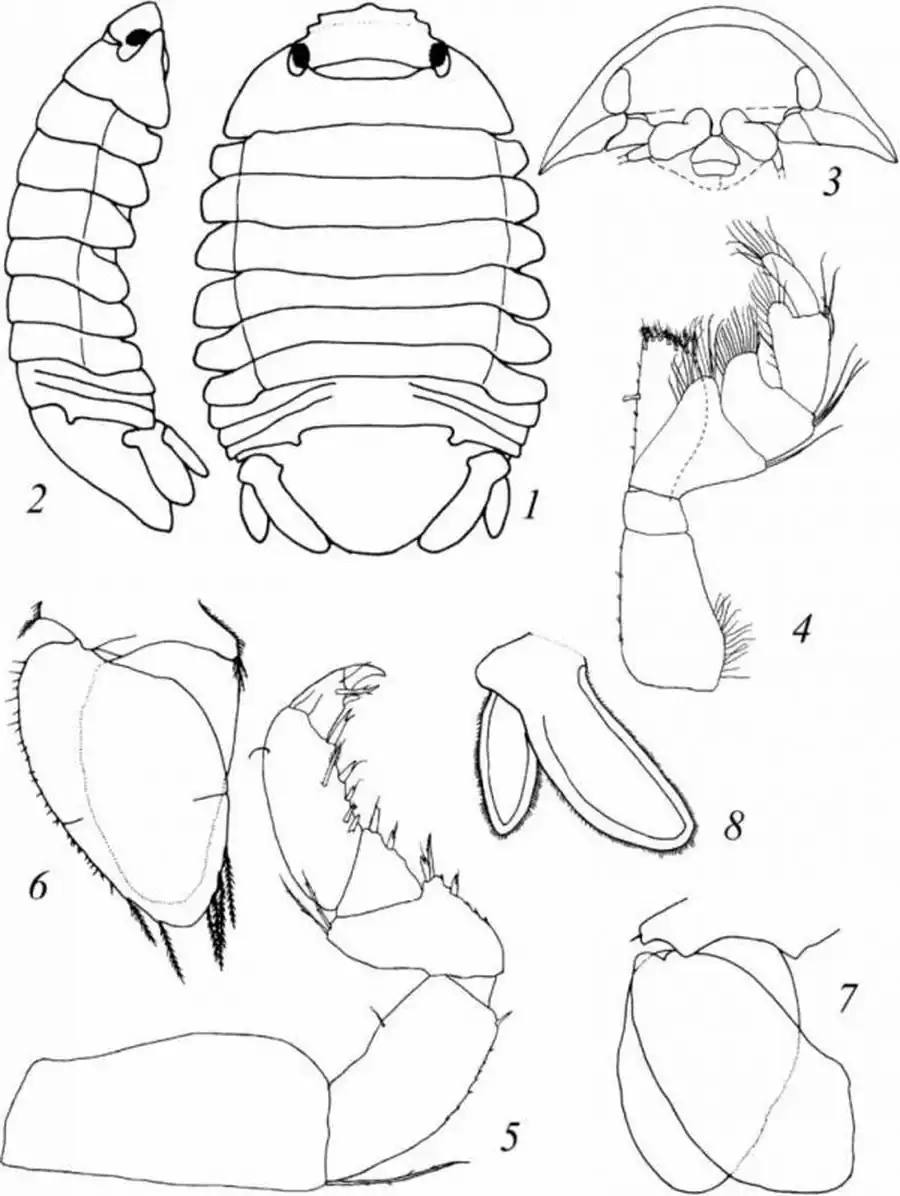

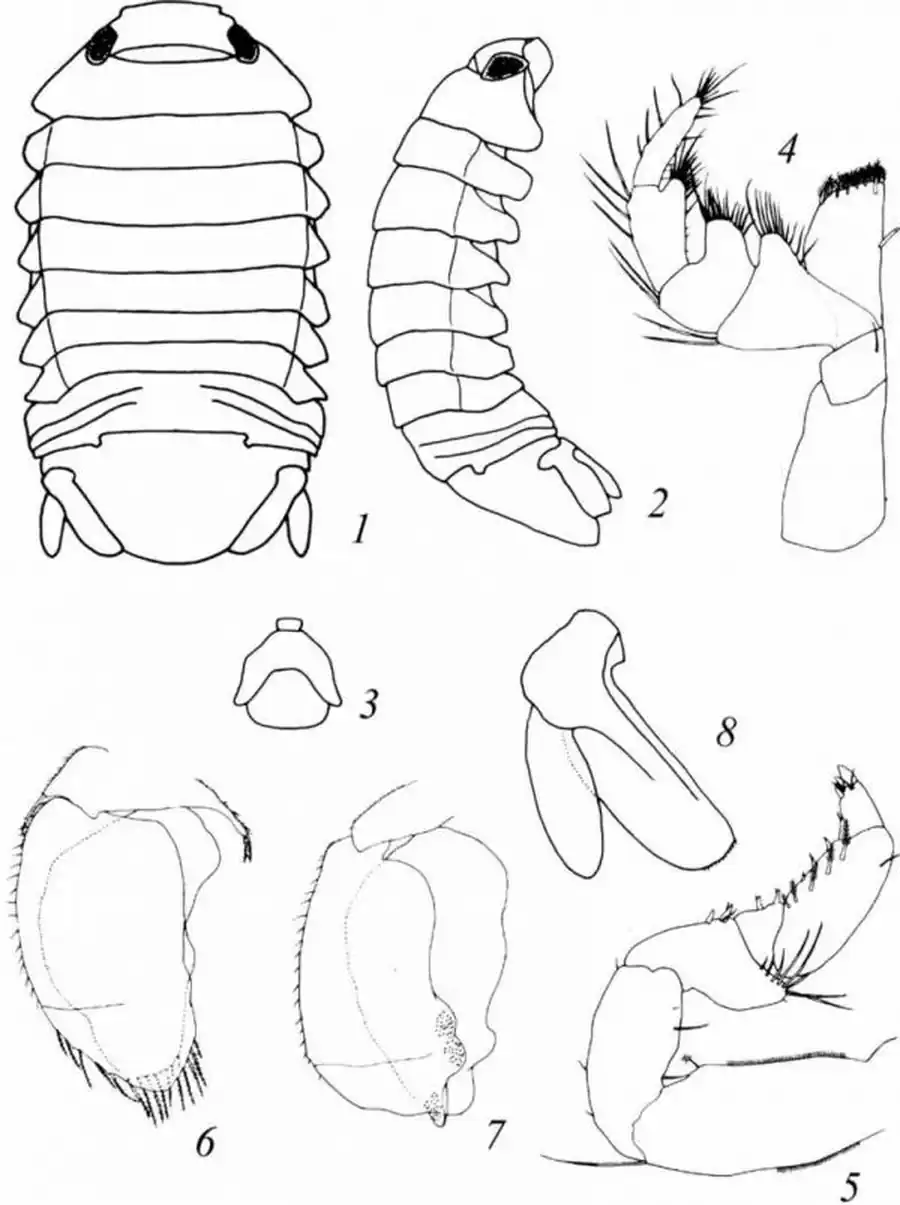

Таблица III. Gnorimosphaeroma hoestlandti Kim et Kwon, 1985. Самец (no: Kim, Kwon, 1985).

1- вид с дорсальной стороны; 2 - вид сбоку; 3 - эпистома, вид спереди; 4 -ногочелюсти; 5 - переопод 1; 6, 7- плеоподы 4-5; 8 - уропод

ТАБЛИЦА III

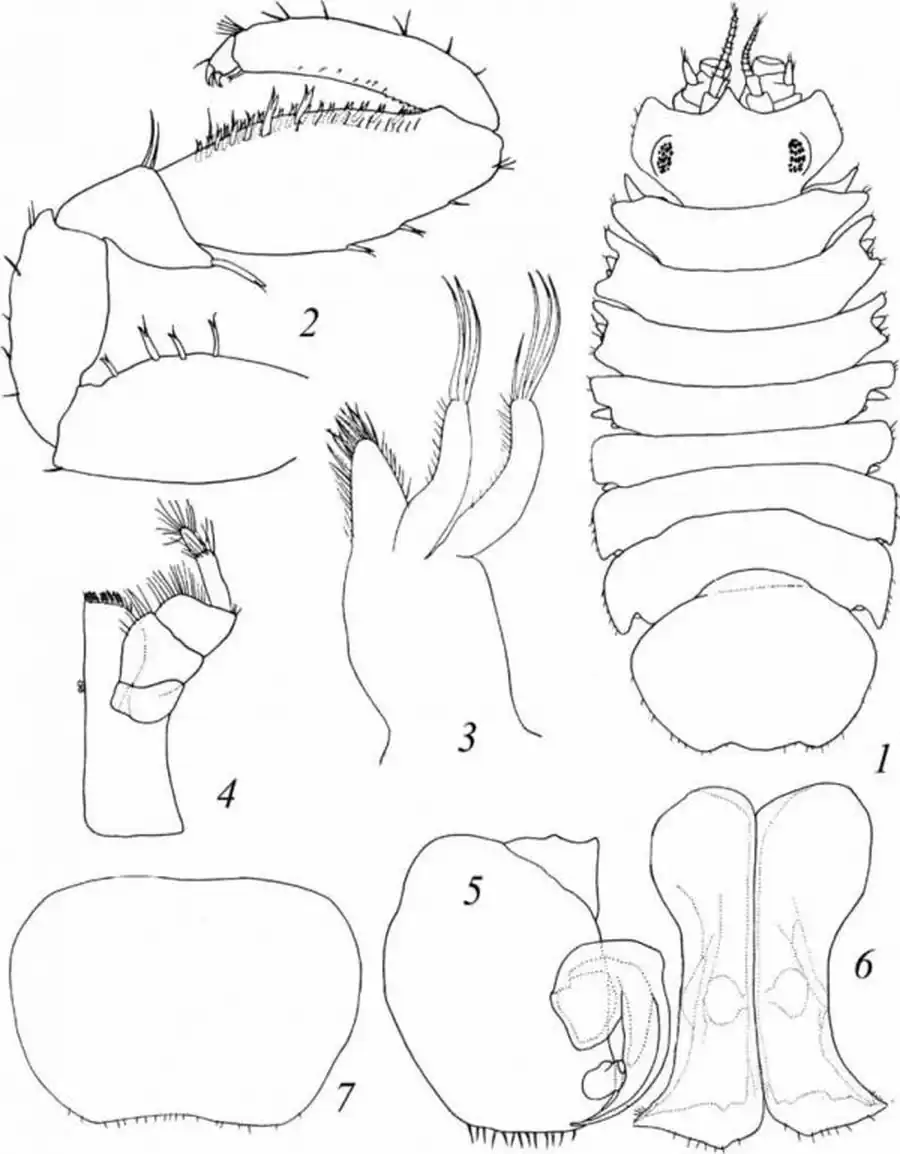

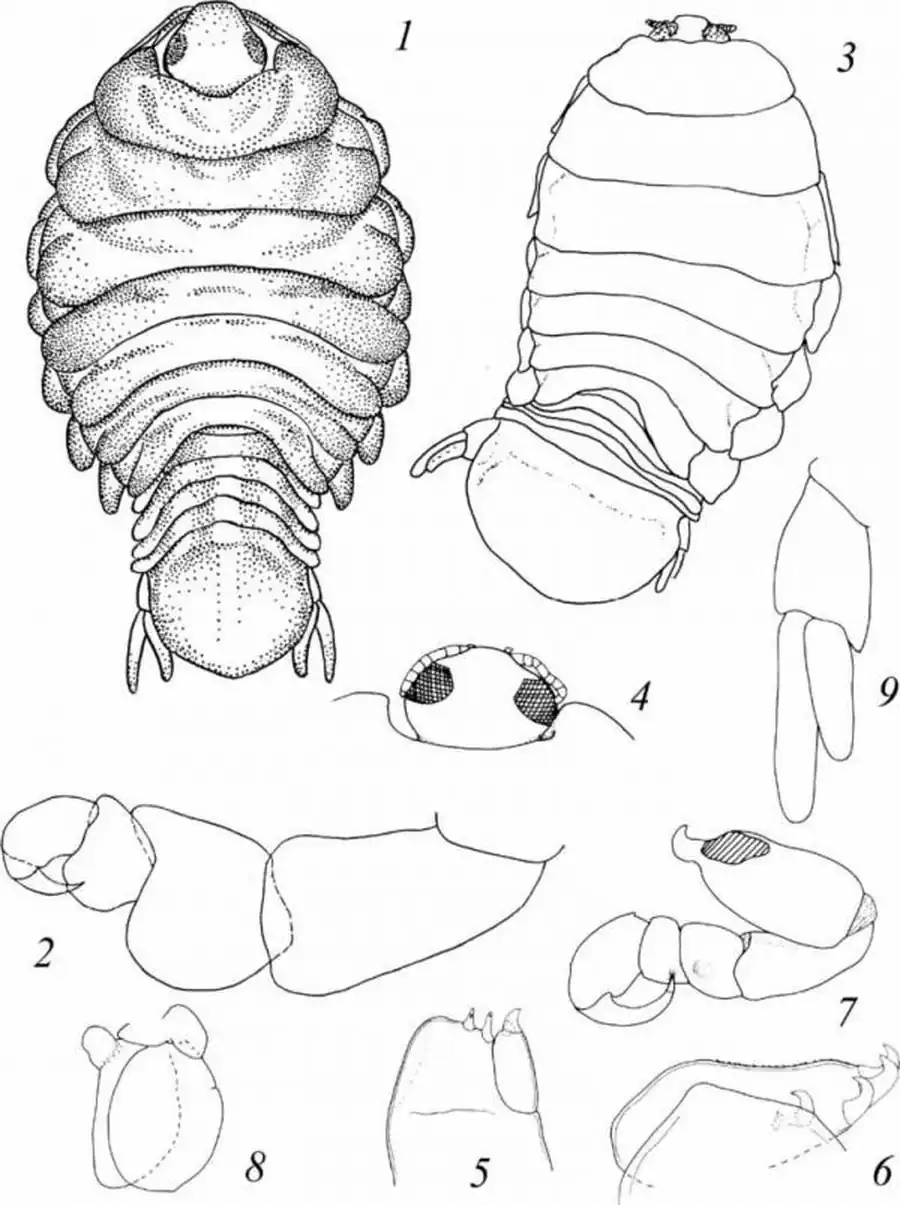

Таблица IV. Gnorimosphaeroma rayi Hoestlandt, 1969. Самка (1, 3-7); самец (2, 8) (1, 3-7 - ориг.; 2, 8 - по: Kim, Kwon, 1985).

1- вид с дорсальной стороны; 2 - вид сбоку; 3 - голова, вид спереди; 4 - ногочелюсти; 5 - переопод 1; 6, 7 - плеоподы 4-5; 8 - уропод

ТАБЛИЦА IV



Таблица V. Gnorimosphaeroma noblei Menzies, 1954. Самец (1-3 - ориг., 4-7 -no: Menzies, 1954).

1- вид с дорсальной стороны; 2 - голова, вид спереди; 3 - ногочелюсти; 4 - переопод 1; 5, 6- плеоподы 4-5; 7 - уропод

ТАБЛИЦА V



Таблица VI. Dynoides dentisinus Shen, 1929 (7, 2); D. brevicornis Kussakin et Malyutina, 1987 (3-5); Cliamenella fraudatrix (Kussakin, 1962) (6) (1, 2,6 - по: Кусакин, 1979a; 3-5 - по: Кусакин, Малютина, 1987).

1,3,6- самец, вид с дорсальной стороны; 2, 4 - плеон самки, вид с дорсальной стороны; 5 - плеопод 4 самца

ТАБЛИЦА VI

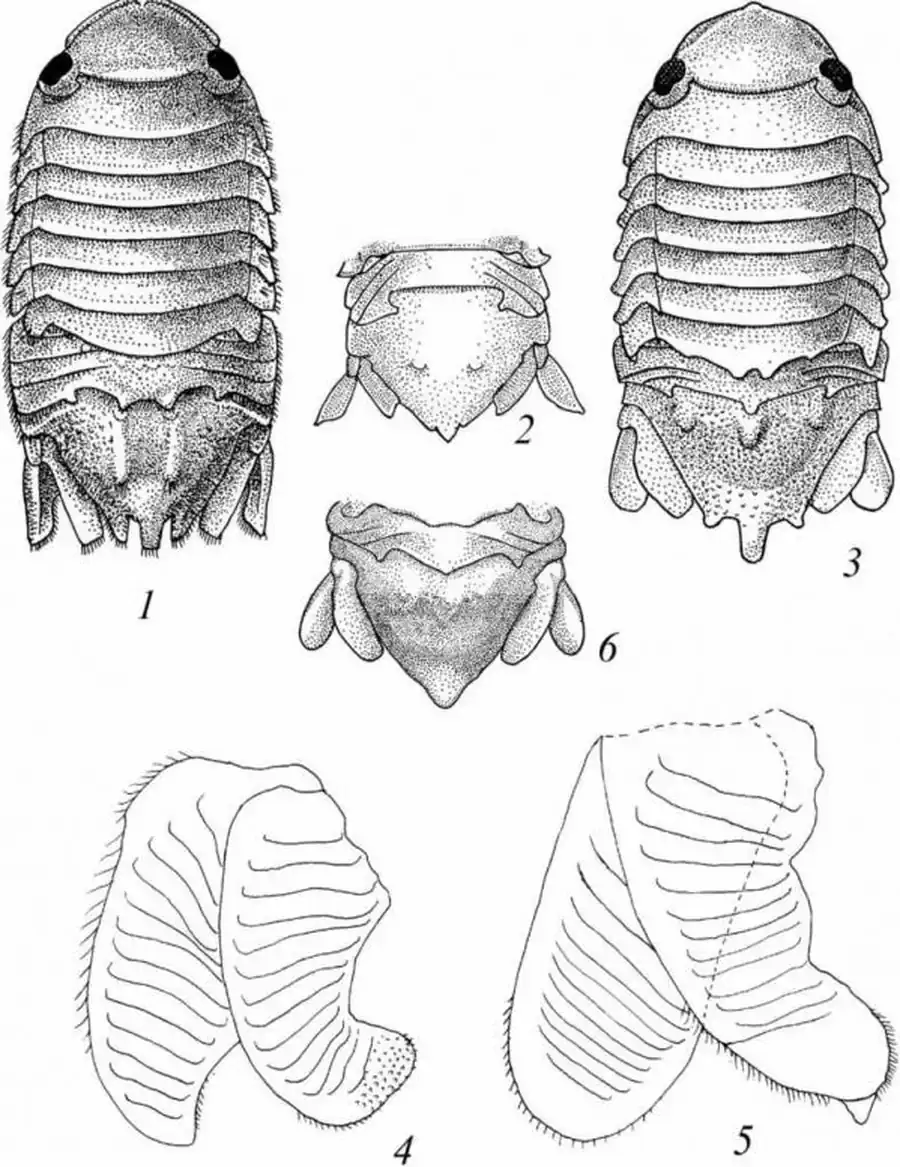

Таблица VII. Cymodoce japonica Richardson, 1907 (1, 2); Holotelson tuberculatus Richardson, 1909 (3-6) (1-3, 6 - по: Кусакин, 1979a; 4, 5 - ориг.).

1,3- самец, вид с дорсальной стороны; 2 - самка, вид с дорсальной стороны; 4, 5 - плеоподы 4-5; 6 - плеон самки, вид с дорсальной стороны

ТАБЛИЦА VII

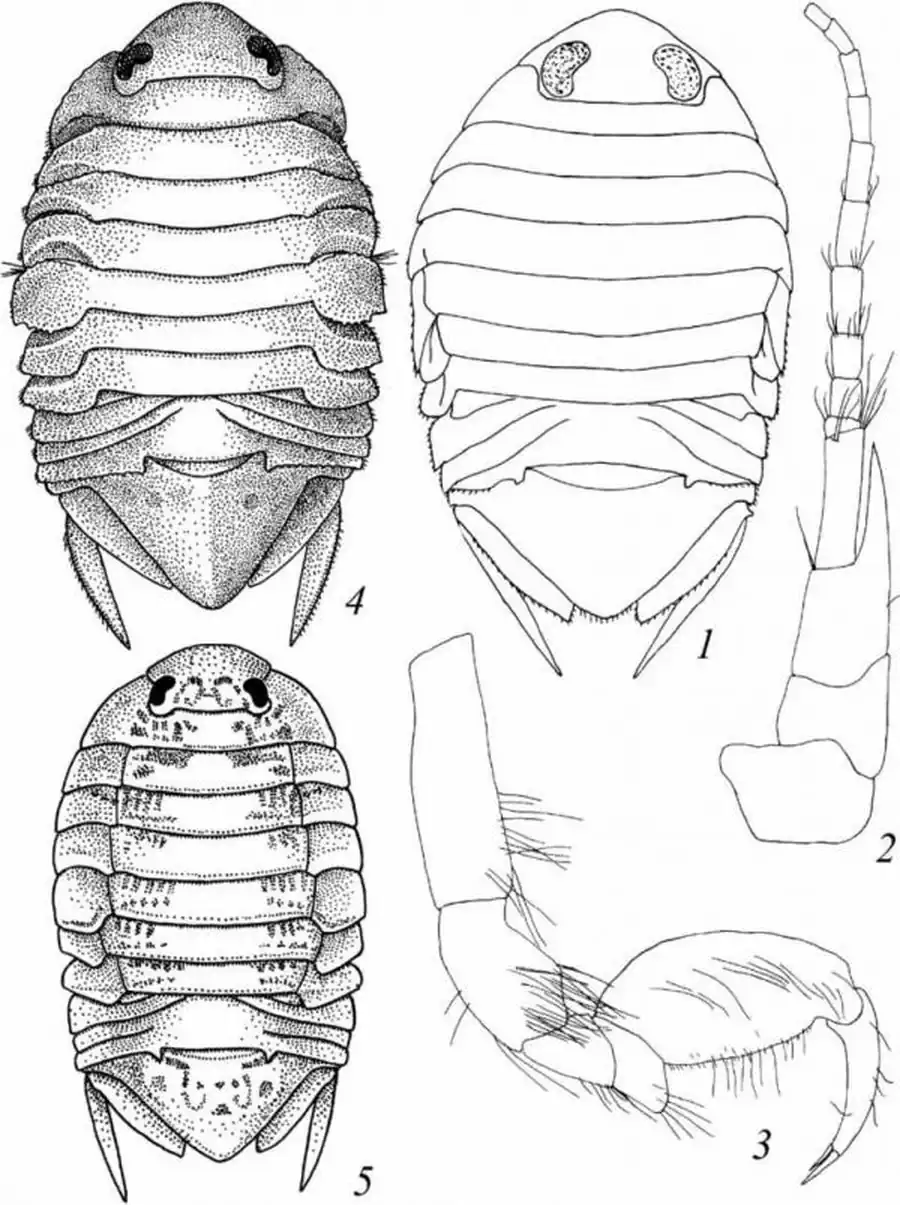

Таблица VIII. Tecticeps glaber Gurjanova, 1933 (1-3); T. serratus Gurjanova, 1935 (4); T. alascensis Richardson, 1897 (5) (1-3 - ориг.; 4, 5 - по: Кусакин, 1979a).

1,4, 5 - вид с дорсальной стороны; 2 - антенна 1; 3 - переопод 1

ТАБЛИЦА VIII



Таблица IX. Limnoria lignorum (Rathke, 1799) (7); L. zinovae (Kussakin, 1963) (2)

ТАБЛИЦА IX



Таблица X. Limnoria emarginata Kussakin et Malyutina, 1989 (7); L. magadanensis Jesakova, 1961 (2, 3) (7 - по: Kussakin, Malyutina, 1989; 2 - ориг.; 3 - по: Кусакин, 1979a).

7, 2 - вид с дорсальной стороны; 3 - ногочелюсти

ТАБЛИЦА X



Таблица XI. Limnoria borealis Kussakin, 1963 (1-3 - ориг., 4, 5 - по: Кусакин, 1979а).

1 - вид с дорсальной стороны; 2 - дистальная часть левой мандибулы; 3 -дистальная часть правой мандибулы; 4 - ногочелюсти; 5 - уропод

ТАБЛИЦА XI



Таблица XII. Tridentella cornuta Kussakin, 1979 (1-3); T. sculpturata Kussakin, 1955 (4) (по: Кусакин, 1979a).

1,4- самец; 2 - самка; 3 - ногочелюсти

ТАБЛИЦА XII



Таблица XIII. Rocinela maculata Schioedte et Meinert, 1879 (1 - по: Гурьянова, 1955; 2-6 - ориг.).

1 - вид с дорсальной стороны; 2 - голова, вид с дорсальной стороны, экземпляр с о-ва Петрова, Японское море; 3 - ногочелюсти; 4 - переопод 1; 5- переопод 3; 6 - уропод

ТАБЛИЦА XIII



Таблица XIV. Rocinela angustata Richardson, 1898 (7 - ориг.; 2-4 - no: Brusca, France, 1992).

7 - вид с дорсальной стороны; 2 - переопод 1; 3 - переопод 3; 4 - уропод

ТАБЛИЦА XIV

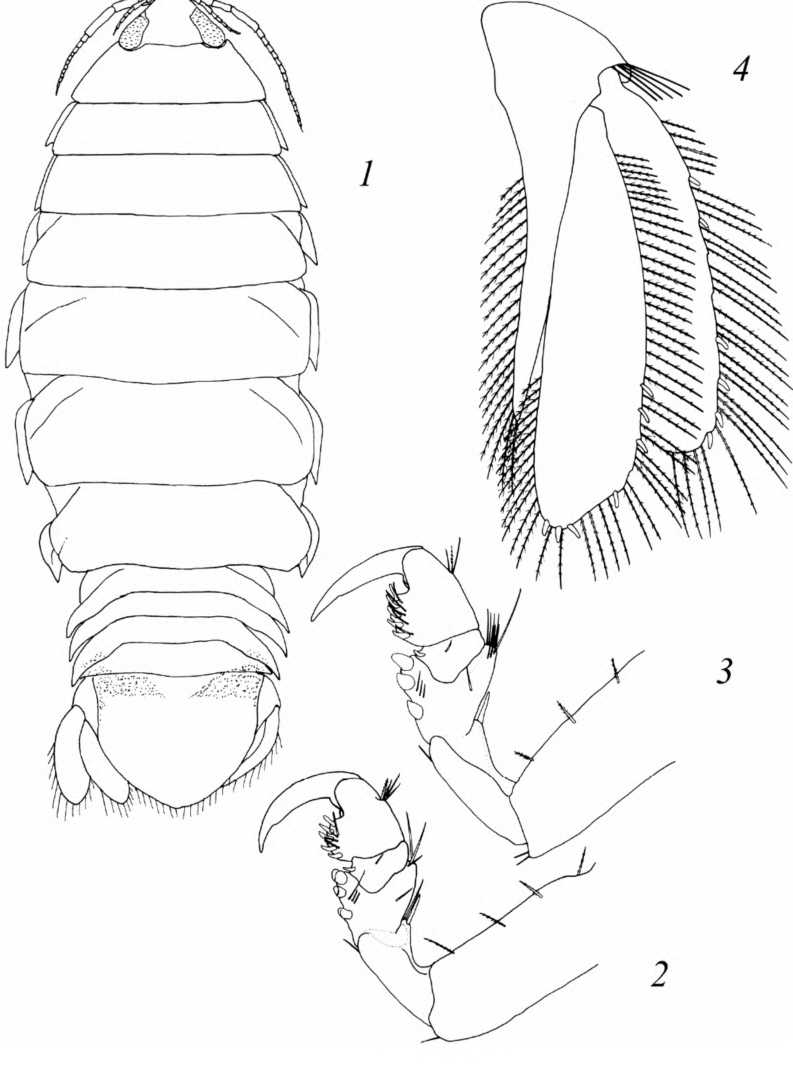

Таблица XV. Rocinela belliceps (Stimpson, 1864) (7 - ориг.; 2-4 - по: Brusca, France, 1992).

7 - вид с дорсальной стороны; 2 - переопод 1; 3 - переопод 3; 4 - уропод

ТАБЛИЦА XV



Таблица XVI. Ichthyoxenus amurensis (Gerstfeldt, 1858). Самка (7, 2); Mothocya sajori Bruce, 1986. Самка (3-9) (7, 2 - по: Кусакин, 1979a; 3 - ориг.; 4-9 -по: Bruce, 1986).

1,3- вид с дорсальной стороны; 2,7 - переопод 7; 4 - голова, вид с дорсальной стороны; 5 - дистальная часть максиллы 2; 6 - дистальный членик ногочелюстей; 8 - плеопод 5; 9 - уропод

ТАБЛИЦА XVI

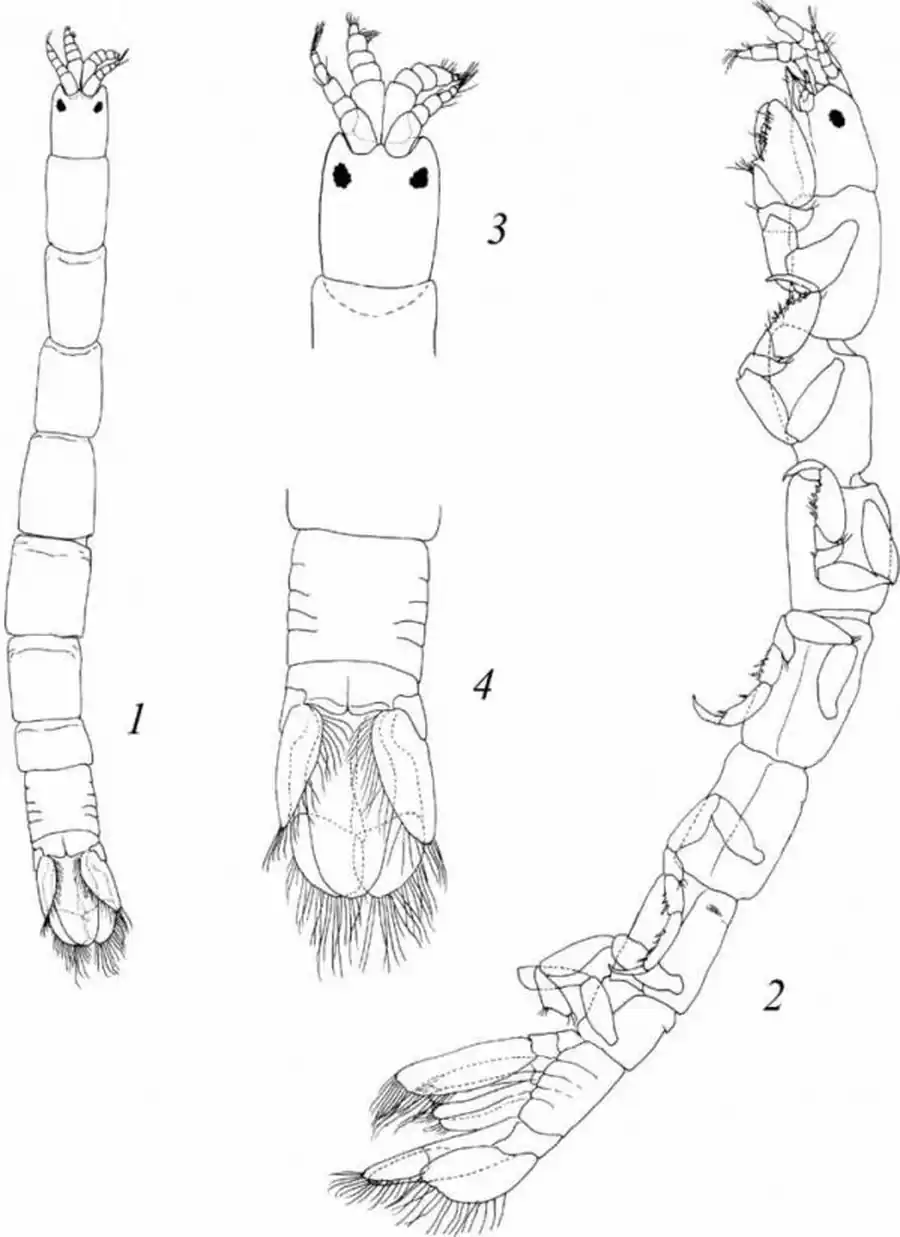

Таблица XVII. Paranthura japonica Richardson, 1909.

1 - вид с дорсальной стороны; 2 - вид сбоку; 3 - голова, вид с дорсальной стороны; 4 - плеон, вид с дорсальной стороны

ТАБЛИЦА XVII

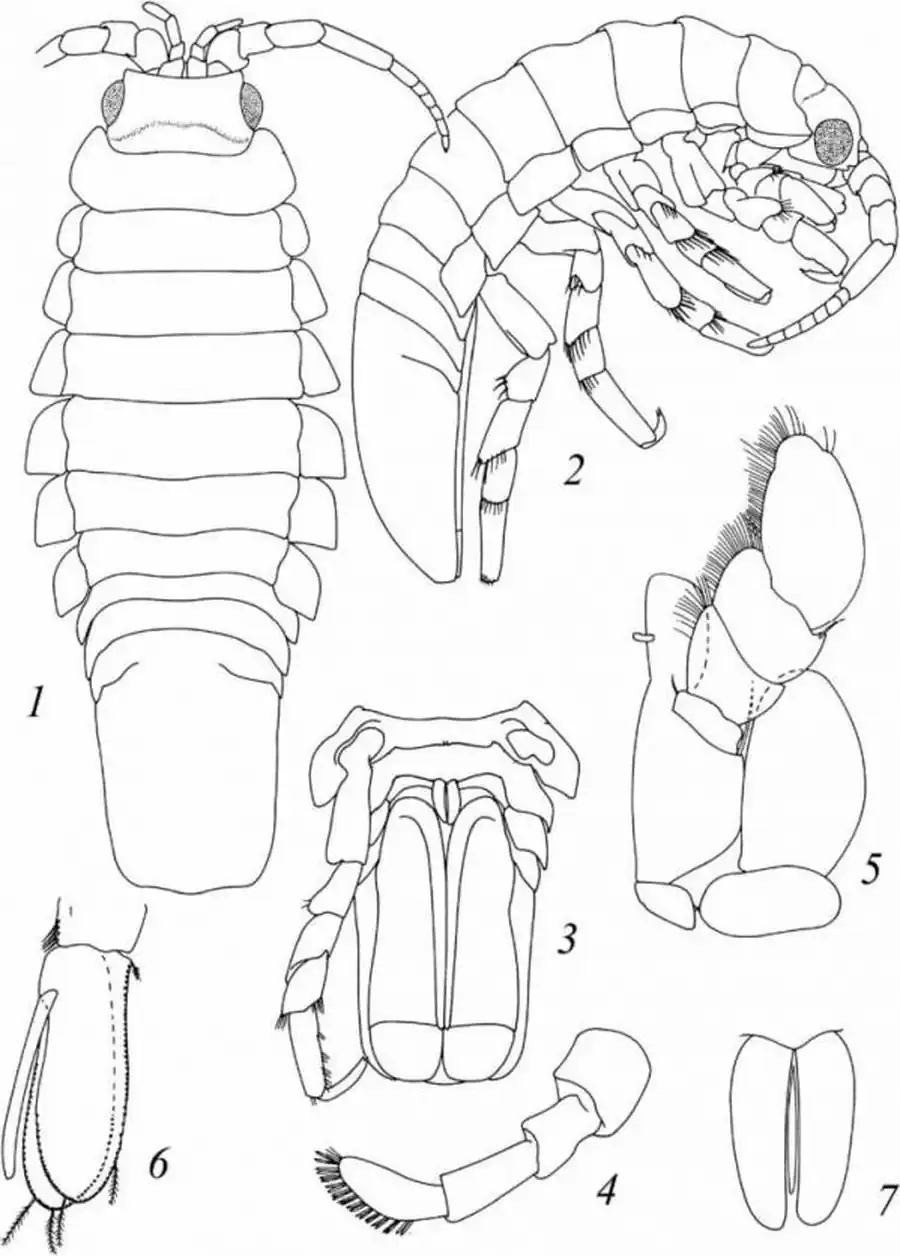

Таблица XVIII. Idotea metallica Bose, 1802. Самец (по: Poore, Lew Ton, 1993).

1 - вид с дорсальной стороны; 2 - вид сбоку; 3 - плеон, вид с вентральной стороны; 4 - антенна 2; 5 - ногочелюсти; 6 - плеопод 2; 7 - пенис

ТАБЛИЦА XVIII

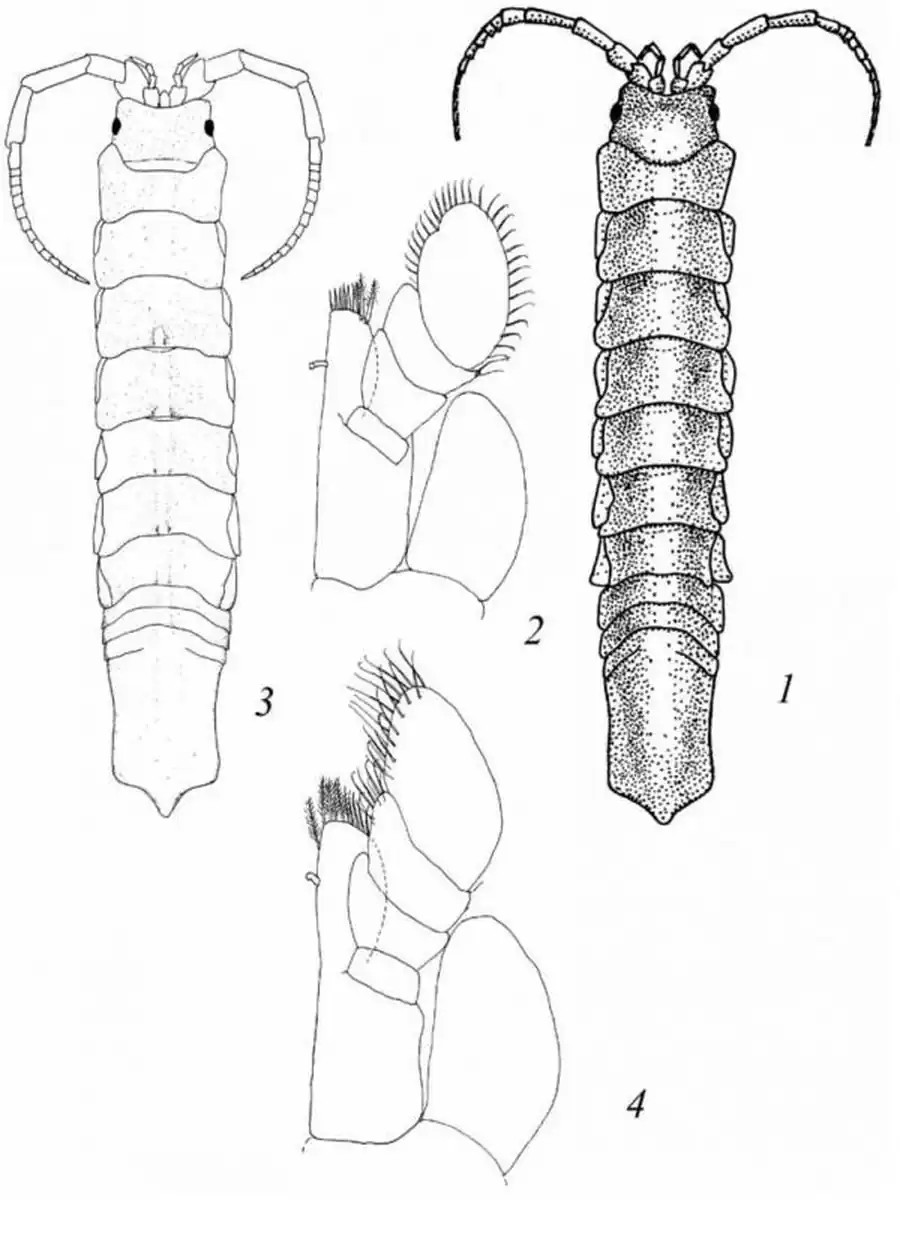

Таблица XIX. Idotea ochotensis Brandt, 1851. Самец (7, 2); I. orientalis Gurjanova, 1933. Самец (3, 4). (7, 2, 4 - по: Кусакин, 1982; 3 - ориг.).

1,3- вид с дорсальной стороны; 2,4 - ногочелюсти

ТАБЛИЦА XIX

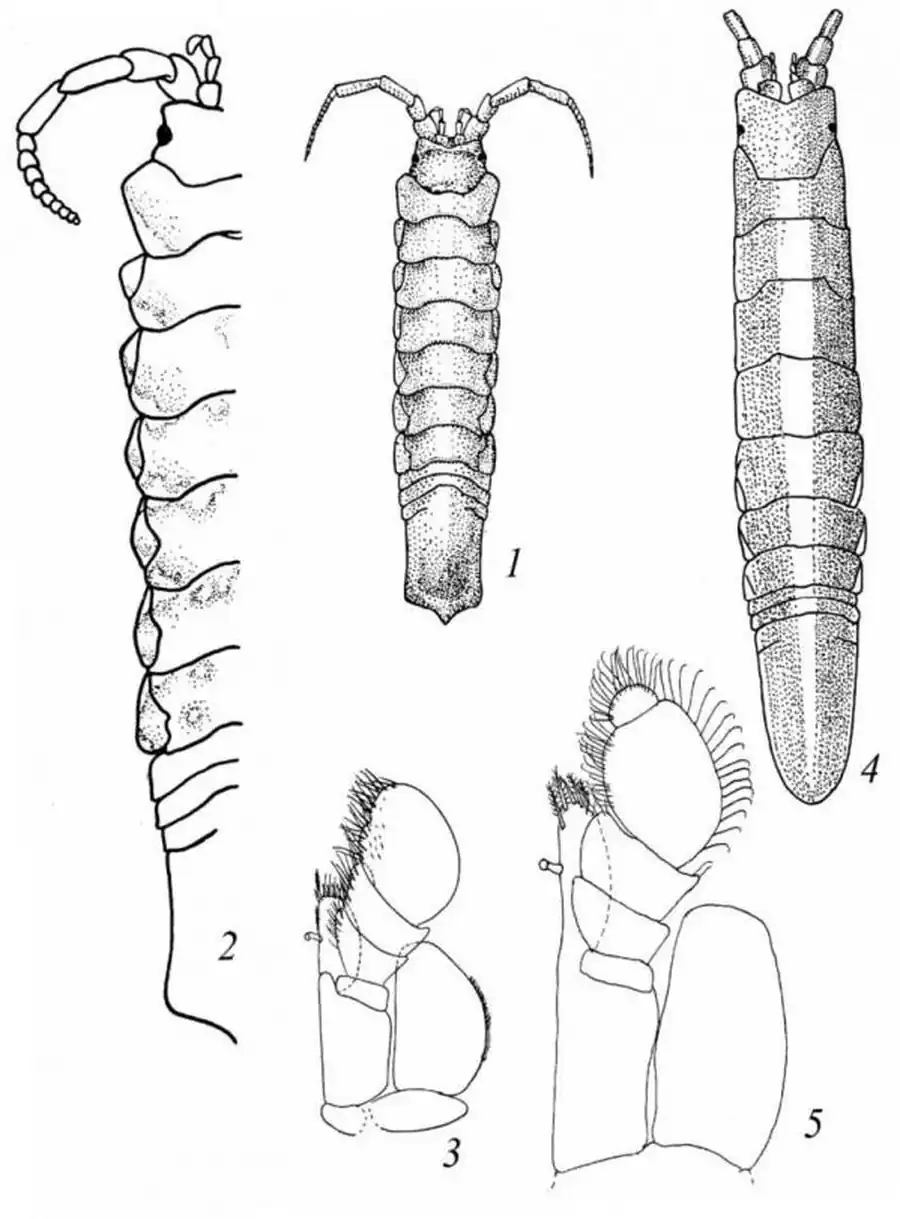

Таблица XX. Idotea gurjanovae Kussakin, 1974. Самец (1-3); Pentidotea rotundata Richardson, 1909. Самец (4, 5). (1-3 - по: Кусакин, 1982; 4 - по: Richardson, 1909; 5 - ориг.).

7, 4 - вид с дорсальной стороны; 2 - боковой край тела; 3, 5 - ногочелюсти

ТАБЛИЦА XX

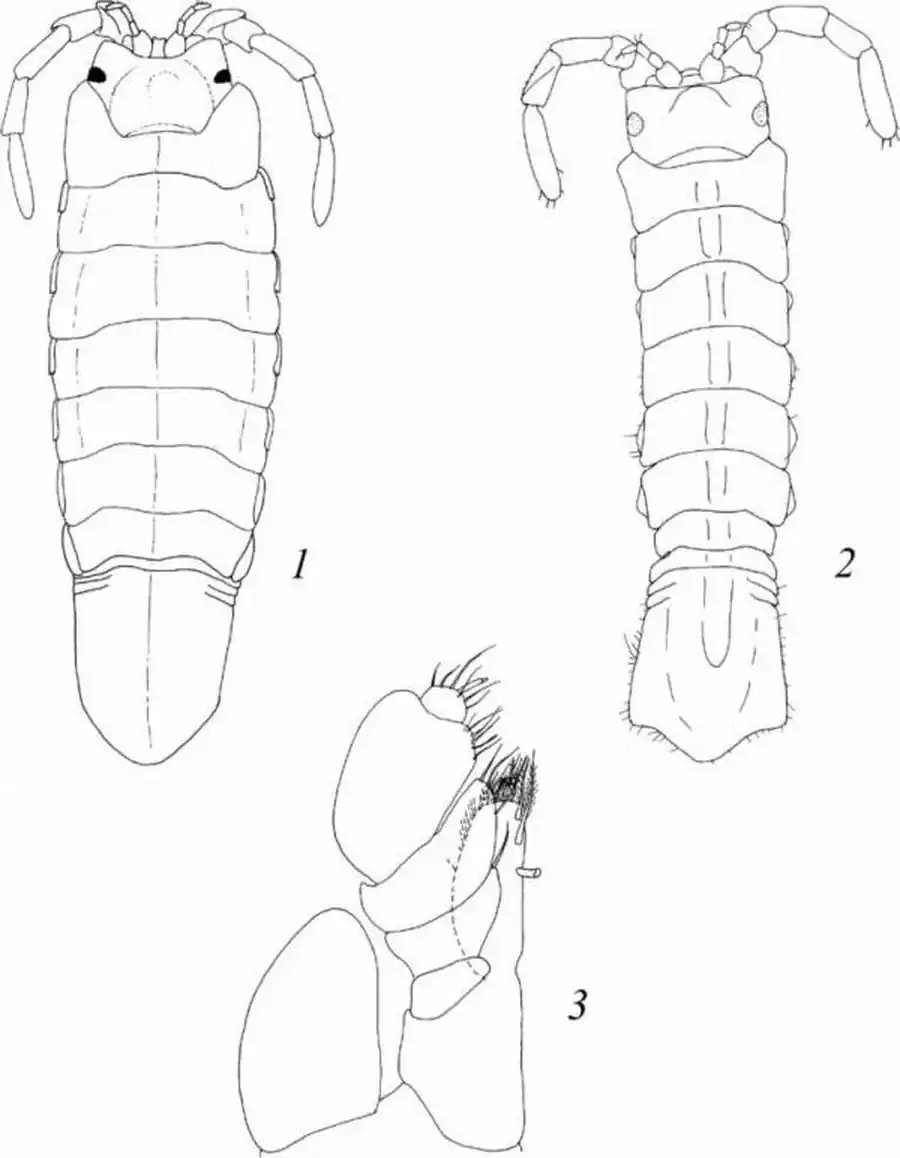

Таблица XXI. Cleantiella isopus (Grube in Miers, 1881) (7); C. strasseni (Thielemann, 1910) (2, 3).

1,2- вид с дорсальной стороны; 3 - ногочелюсти

ТАБЛИЦА XXI



Таблица XXII. Pentias hayi Richardson, 1904. Самец (1-4); P. arimotoi Rafi, 1973. Самка (5-10). (1 - по: Richardson, 1904a; 2-4 - по: Кусакин, 1982; 5-10 - по: Rafi, 1973).

1,5- вид с дорсальной стороны; 2, 8 - ногочелюсти; 3, 9 - переопод 1; 4, 10 - уропод; 6 - боковые края переонитов, вид сбоку; 7 - плеон, вид сбоку

ТАБЛИЦА XXII



Таблица XXIII. Synidotea laevidorsalis (Miers, 1881) (7); S. epimerata Richardson, 1909 (2); S. cinerea Gurjanova, 1933 (3); S. sculpta Gurjanova, 1955 (4) (7 -по: Кусакин, 1982; 2-4 - ориг.)

ТАБЛИЦА XXIII



Таблица XXIV. Synidotea bicuspida (Owen, 1839) (7); S. brazhnikovi Gurjanova, 1933 (2); S. lata Gurjanova, 1933 (3); S. longicirra Gurjanova, 1933 (4) (по: Кусакин, 1982)

ТАБЛИЦА XXIV



Таблица XXV. Cleantioides rotundata (Kussakin, 1982) (7, 2, 4 - ориг.; 3 - по: Кусакин, 1982).

7 - вид с дорсальной стороны; 2 - вид сбоку; 3 - ногочелюсти; 4 - переопод 4

ТАБЛИЦА XXV



Таблица XXVI .Arcturus acuticaudalis Gurjanova, 1933. Самка.

1 - вид сбоку; 2 - вид с дорсальной стороны; 3 - переопод 1

ТАБЛИЦА XXVI

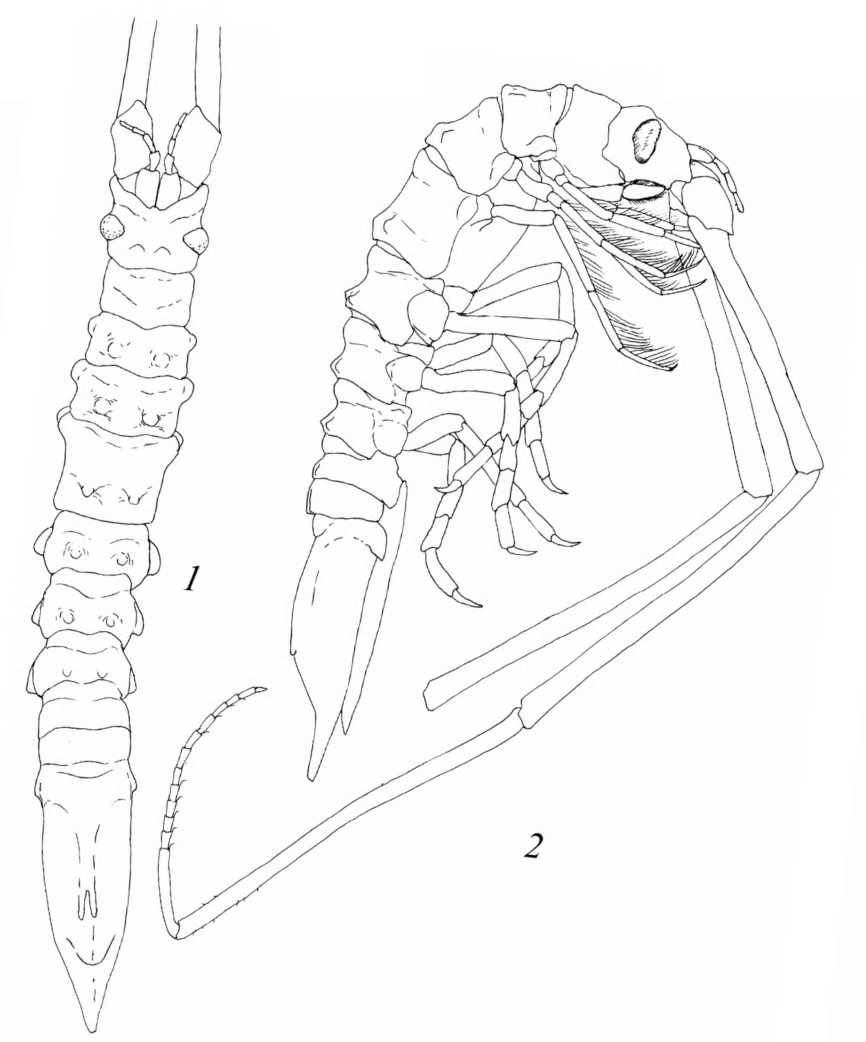

Таблица XXVII. Arcturus hastiger Richardson, 1909. Самка. 1 - вид с дорсальной стороны; 2 - вид сбоку

ТАБЛИЦА XXVII

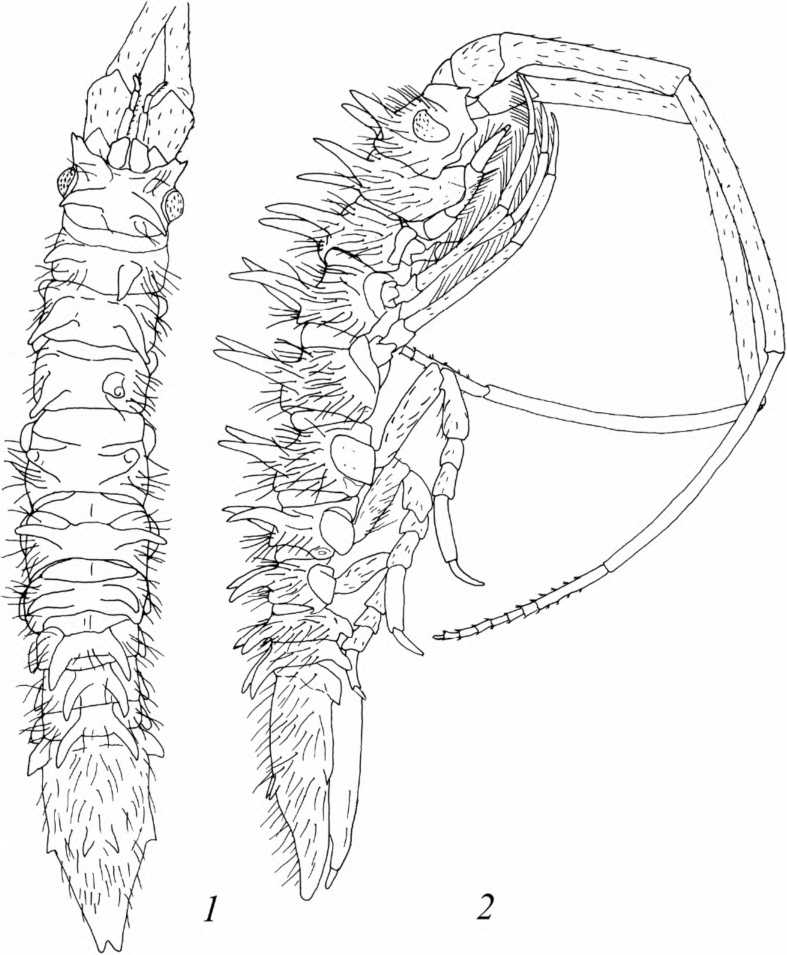

Таблица XXVIII. Arcturus seminudus Gurjanova, 1933. Самка. 1 - вид с дорсальной стороны; 2 - вид сбоку

ТАБЛИЦА XXVIII



Таблица XXIX. Arcturus crassispinis Richardson, 1909. Самка. 1 - вид сбоку; 2 - вид с дорсальной стороны

ТАБЛИЦА XXIX



Таблица XXX. Arcturus crenulatus Gurjanova, 1933. Самка (7, 2); A. asper Kus sakin, 1972. Самец (3, 4) (7, 2 - ориг.; 3, 4 - по: Кусакин, 1982).

7 - вид с дорсальной стороны; 2, 3 - вид сбоку; 4 - плеон, вид с дорсаль ной стороны

ТАБЛИЦА XXX

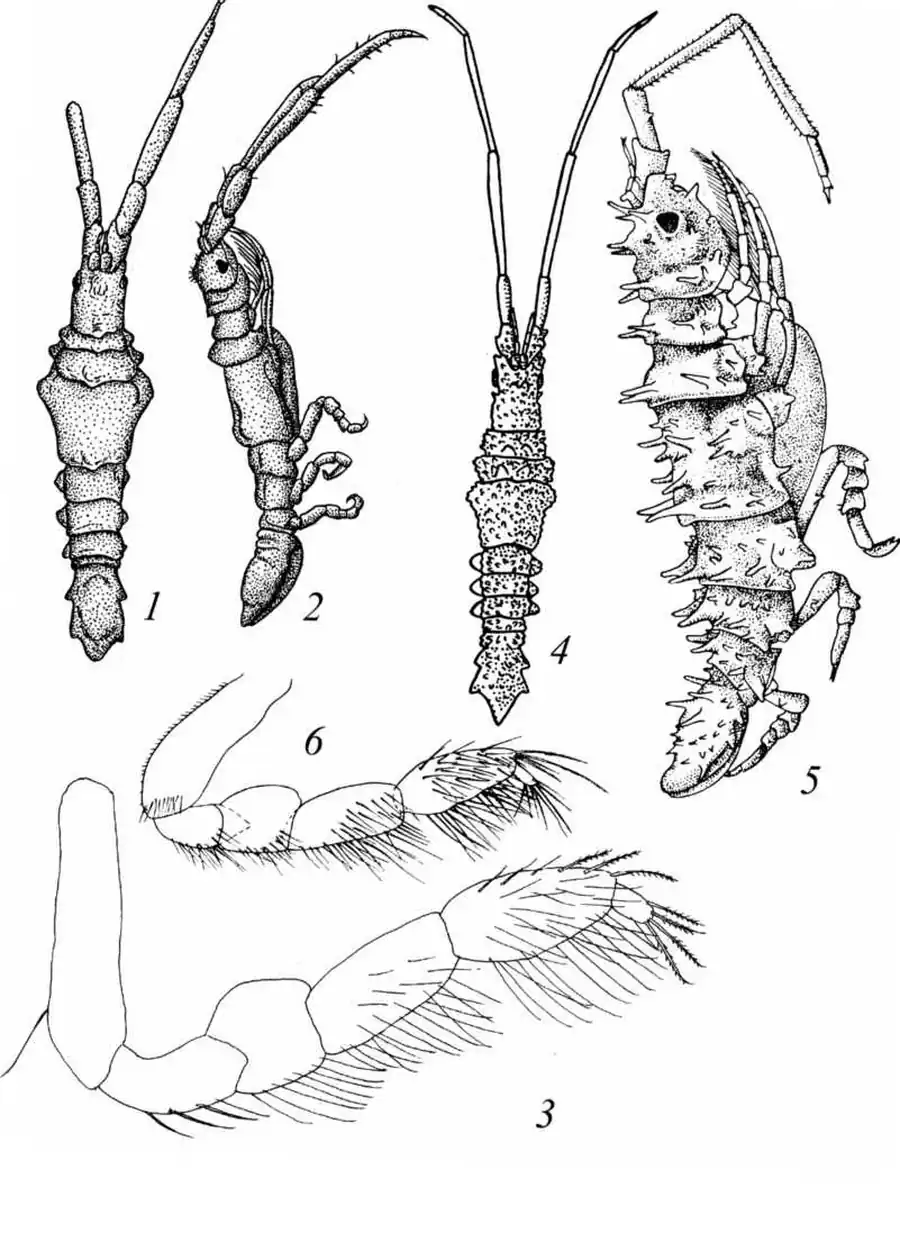

Таблица XXXI. Neastacilla polita (Gurjanova, 1936). Самка, синтип (1-3); N. richardsonae Kussakin, 1982 (4); Pleuroprion toporoki Kussakin, 1972 (5, 6) (1, 2 - по: Гурьянова, 1936; 3, 5, 6 - по: Кусакин, 1982; 4 - no: Richardson, 1909). 1,4- вид с дорсальной стороны; 2, 5 - вид сбоку; 3,6- переопод 1

ТАБЛИЦА XXXI



Таблица XXXII. Janiralata soldatovi (Gurjanova, 1933). Самка (1-3); самец (4-8) (1, 2, 4-6 - ориг.; 3,7, 8 - по: Кусакин, 1988).

1,4 - вид с дорсальной стороны; 2 - переопод 1; 3 - крышечка (переопод 2); 5 - латеральная часть переонитов 1-7, вид с вентральной стороны; 6 -плеотельсон, вид с вентральной стороны; 7,8- плеоподы 1-2

ТАБЛИЦА XXXII



Таблица XXXIII. Janiralata gurjanovae Kussakin, 1962. Самка (7, 8); самец (2-7) (7 - ориг.; 2-8 - по: Кусакин, 1988).

7 - вид с дорсальной стороны; 2 - левая мандибула; 3 - максилла 2; 4 - ногочелюсти; 5 - переопод 1, дистальная часть; 6,7 - плеоподы 1-2; 8 - крышечка (переопод 2)

ТАБЛИЦА XXXIII



Таблица XXXIV. Janiralata kurilensis Kussakin, 1962. Самка (1,7); самец (2-6) (1 - ориг.; 2-7 - по: Кусакин, 1988).

1 - вид с дорсальной стороны; 2 - переопод 1; 3 - максилла 2; 4 - ногоче-люсти; 5, 6 - плеоподы 1-2; 7 - крышечка (плеопод 2)

ТАБЛИЦА XXXIV



Таблица XXXV. laniropsis serricaudis Gurjanova, 1936. Самец (1-4, 6, 7); самка (5, 8) (1, 4-6, 8 - по: Кусакин, 1988; 2, 3, 7 - по: Jang, Kwon, 1990).

7,2- вид с дорсальной стороны; 3 - ногочелюсти; 4,5 - переопод 1; 6, 7 -плеоподы 1-2; 8 - крышечка (плеопод 2)

ТАБЛИЦА XXXV



Таблица XXXVI. laniropsis pallidocula Kussakin, 1962. Самец (7-5); самка (6) (по: Кусакин, 1988).

7 - вид с дорсальной стороны; 2 - ногочелюсти; 3 - переопод 1; 4, 5 -плеоподы 1-2; 6 - крышечка (плеопод 2)

ТАБЛИЦА XXXVI



Таблица XXXVII. laniropsis derjugini Gurjanova, 1933. Самец (7-6); самка (7) (7 - ориг.; 2-7 - по: Jang, Kwon, 1990).

7 - вид с дорсальной стороны; 2 - антенна 1; 3 - ногочелюсти; 4 - переопод 1; 5, 6 -плеоподы 1-2; 7- крышечка (плеопод 2)

ТАБЛИЦА XXXVII



Таблица XXXVIII. laniropsis setifera Gurjanova, 1950. Самец (7-6); самка (7) (no: Jang, Kwon, 1990).

7 - вид с дорсальной стороны; 2 - антенна 1; 3 - ногочелюсти; 4 - переопод 1; 5, 6- плеоподы 1-2; 7- крышечка (плеопод 2)

ТАБЛИЦА XXXVIII



Таблица XXXIX. laniropsis kincaidi Richardson, 1904. Самец (1-3, 5); самка (4, 6) (1 - по: Гурьянова, 1936; 2-6 - по: Кусакин, 1988).

1 - вид с дорсальной стороны; 2 - антенна I; 3,4 - переопод 1; 5 - плеопод 1; 6 - крышечка (плеопод 2)

ТАБЛИЦА XXXIX



Таблица XL. Caecijaera (Caecijaerella) derjugini Kussakin, 1962. Самец (1-7); самка (S) (по: Кусакин, 1988).

1 - вид с дорсальной стороны; 2 - антенна 1; 3 - антенна 2; 4 - мандибула; 5 - ногочелюсти; 6,7 - плеоподы 1-2; 8 - крышечка (плеопод 2)

ТАБЛИЦА XL



Таблица XLI. Munna serrata Kussakin, 1962. Самка (1-4, 7); самец (5, 6) (по: Кусакин, 1988).

1 - вид с дорсальной стороны; 2 - антенна 1; 3, 4 - переоподы 1, 7; 5, 6 -плеоподы 1-2; 7 - уропод

ТАБЛИЦА XLI



Таблица XLII. Munna stephenseni Gurjanova, 1933. Самец (1, 4-7, 9, 70); самка (2, 77); синтипы, пол не указан (3, 8, 72) (1-3, 8, 11, 12 - по: Кусакин, 1988; 4, 5-7, 9, 10 -по: Menzies, 1952).

1,2,4 - вид с дорсальной стороны; 3 - латеральный край плеотельсона; 5 -антенна 1; 6, 7 - переопод 1; 8 - переопод 7; 9, 10 - плеоподы 1-2; 11 -крышечка (плеопод 2); 72 - уропод

ТАБЛИЦА XLII

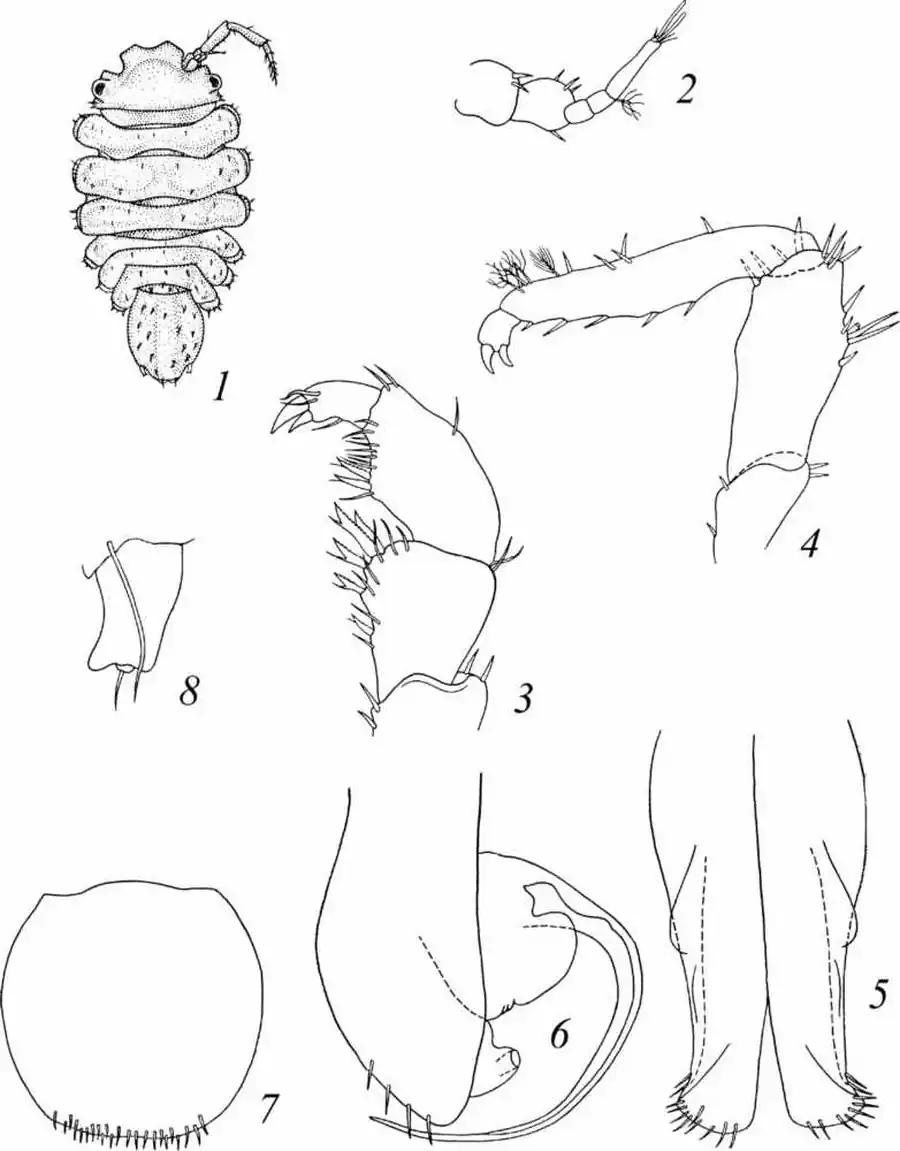

Таблица XLIII. Munna makarovi Rostomov, 1987. Самка (1-4, 7, 8); самец (5, 6) (по: Ростомов, 1987).

1 - вид с дорсальной стороны; 2 - антенна 1; 3, 4 - переоподы 1, 7; 5, 6 -плеоподы 1-2; 7 - крышечка (плеопод 2); 8 - уропод

ТАБЛИЦА XLIII

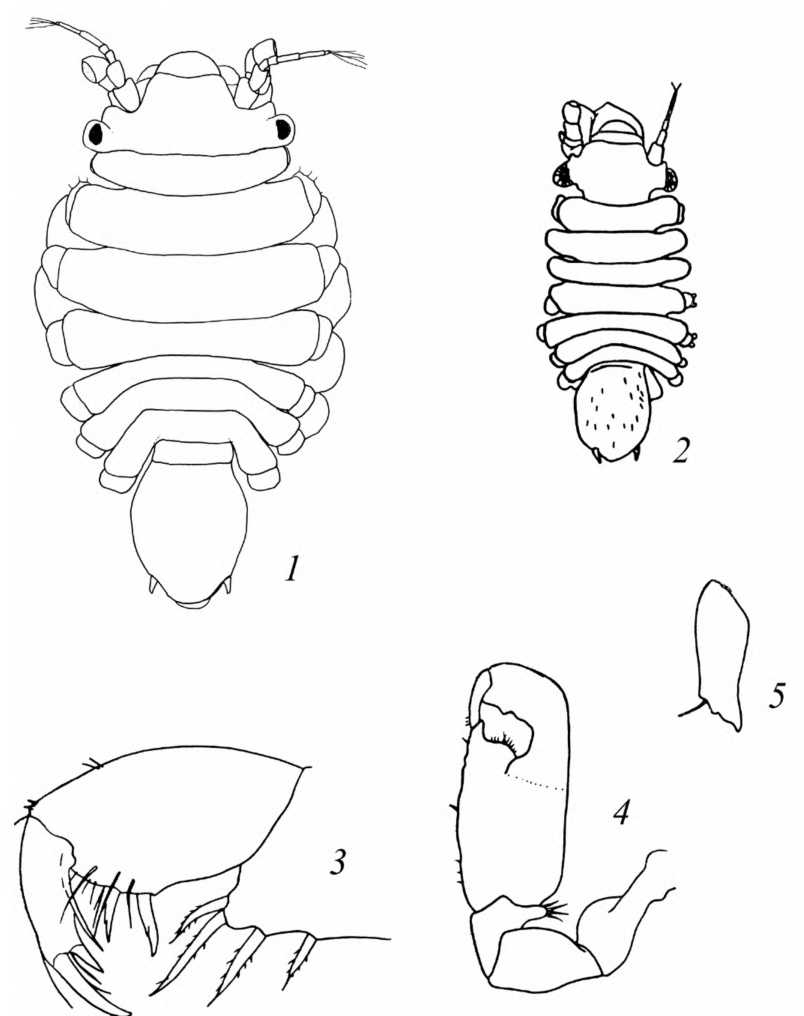

Таблица XLIV. Munna subneglecta Gurjanova, 1936. Самка (7, 3); самец (2, 4); синтип, пол не указан (5) (7 - ориг.; 2-5 - по: Гурьянова, 1936).

1,2 - вид с дорсальной стороны; 3,4 - переопод 1; 5 - уропод

ТАБЛИЦА XLIV



Таблица XLV. Pleurogonium inerme orientale Kussakin, 1962. Самец (1, 3, 5, 6); самка (2, 4, 7) (по: Кусакин, 1988).

1,2 - вид с дорсальной стороны; 3,4 - переопод 1; 5, 6- плеоподы 1-2; 7 -крышечка (плеопод 2)

ТАБЛИЦА XLV



Таблица XLVI. Mirabilicoxa kussakini Golovan, 2007. Самка (7, 2, 4, 6, 7, 77, 72); самец (3, 5, 8-70) (по: Головань, 2007).

7 - вид с дорсальной стороны; 2, 3 - вид сбоку; 4 - антенна 1; 5 - правая мандибула; 6-8 - переоподы 1, 2, 5; 9, 70 - плеоподы 1-2; 77 - крышечка (плеопод 2); 72 - уропод

ТАБЛИЦА XLVI



Таблица XLVII. Eugerda fragilis Kussakin, 1965. Самка (по: Кусакин, 1999).

1 - вид с дорсальной стороны; 2 - антенна 1; 3 - левая мандибула; 4 - переопод 2; 5 - крышечка (плеопод 2); 6 - уропод

ТАБЛИЦА XLVII



Таблица XLVIII. Desmosoma lobipes Kussakin, 1965. Самка (по: Кусакин, 1999).

1 - вид с дорсальной стороны; 2-6 - переоподы 1, 2, 4, 5, 7; 7 - крышечка (плеопод 2)

ТАБЛИЦА XLVIII



Таблица XLIX. Paradesmosoma orientale Kussakin, 1965. Самка (по: Кусакин, 1999).

1 - вид с дорсальной стороны; 2 - антенна 1; 3 - левая мандибула; 4-6 -переоподы 1, 5, 7; 7 - крышечка (плеопод 2); 8 - уропод

ТАБЛИЦА XLIX



Таблица L. Еигусоре spinifrons Gurjanova, 1933. Самка (7, 5 - ориг.; 2-4 - по: Кусакин, 2003).

7 - вид с дорсальной стороны; 2 - антенна 1; 3 - левая мандибула; 4 - ногочелюсти; 5 - плеон, вид с вентральной стороны

ТАБЛИЦА L



Таблица LI. Baeonectes pavlenkoi (Gurjanova, 1933). Самка (по: Кусакин, 2003).

1 - вид с дорсальной стороны; 2 - антенна 1; 3 - мандибула; 4 - ногочелюсти; 5-8 - переоподы 1, 3, 5-6; 9 - крышечка (плеопод 2)

ТАБЛИЦА LI



Таблица LII. Ilyarachna zachsi Gurjanova, 1933. Самка (7, 2, 4, 72-74); самец (3, 5-77) (по: Golovan, Malyutina, 2006).

1,3- вид с дорсальной стороны; 2 - вид сбоку; 4 - левая мандибула; 5-9 -переоподы 1-3, 5,1; 10, 11 - плеоподы 1-2; 72, 13 - крышечка (плеопод 2), вид сбоку и с вентральной стороны; 14 - уропод

ТАБЛИЦА LII



Таблица LIII. Ilyarachna kurilensis Kussakin et Mezhov, 1979. Самка (1-4, 6, 7); самец (5) (7 - ориг.; 2-7 - по: Кусакин, 2003).

7 - вид с дорсальной стороны; 2 - антенна 1; 3, 4 - переоподы 1,6; 5 - пле-опод 2; 6 - крышечка (плеопод 2); 7 - уропод

ТАБЛИЦА LIII



Таблица LIV. Munnopsurus minutus Gurjanova, 1933. Самка (7, 5 - ориг.; 2-4 -по: Кусакин, 2003).

7 - вид с дорсальной стороны; 2 - антенна 1; 3, 4 - переоподы 1,6; 5 - плеон, вид с вентральной стороны

ТАБЛИЦА LIV



Таблица LV. Tylos granuliferus Budde-Lund, 1885. Самец (по: Kwon, 1993).

1 - вид сбоку; 2 - голова, вид с дорсальной стороны; 3 - голова, вид спере ди; 4 - плеон, вид с вентральной стороны; 5 - плеотельсон, вид с дорсаль ной стороны; 6 - антенна 1; 7- переопод 1; 8 - плеопод 2

ТАБЛИЦА LV

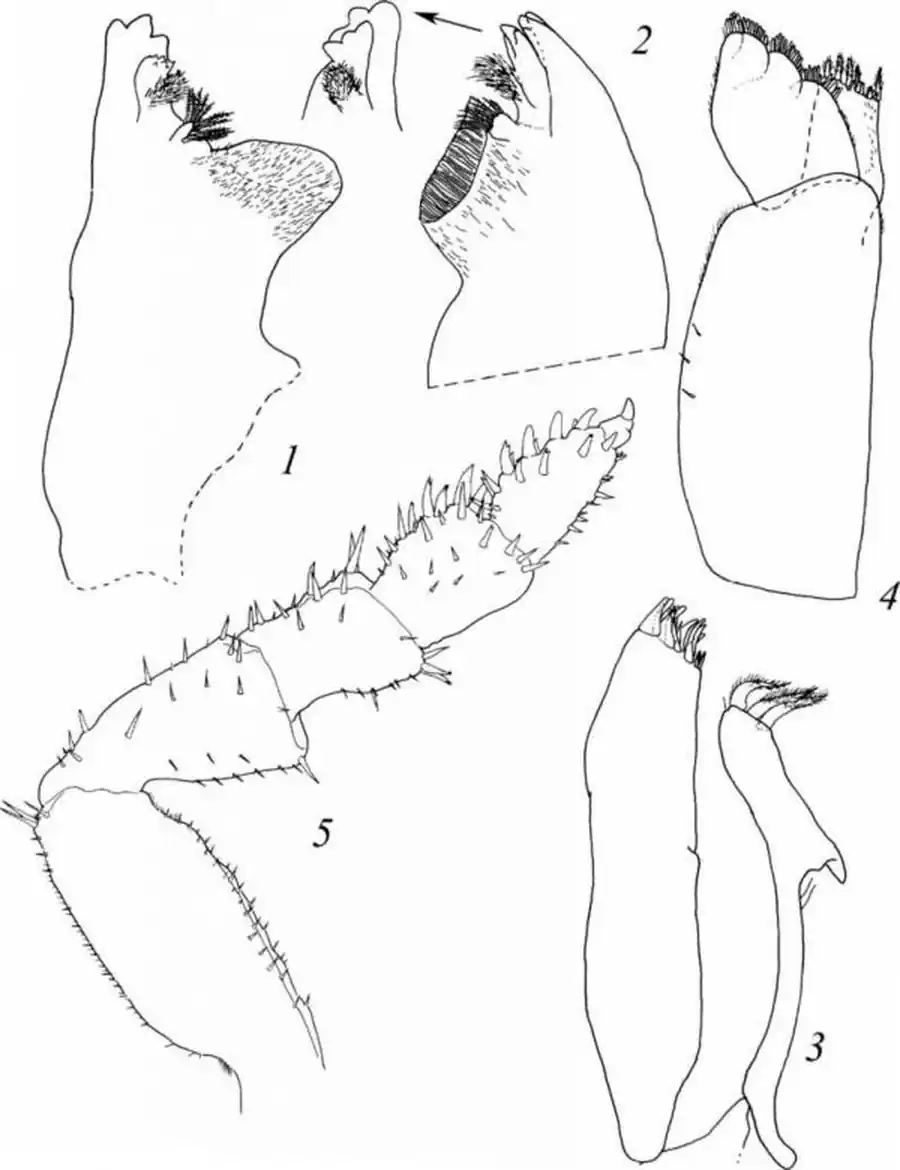

Таблица LVI. Tylos granuliferus Budde-Lund, 1885. Самец (1-4 - ориг.; 5 - по: Kwon, 1993).

1 - левая мандибула; 2 - правая мандибула; 3 - максилла 1; 4 - ногочелюсти; 5 - переопод 7

ТАБЛИЦА LVI



Таблица LVII. Ligia cinerascens Budde-Lund, 1885. Самец.

1 - вид с дорсальной стороны; 2 - левая мандибула; 3 - режущий край пра вой мандибулы; 4 - ногочелюсти; 5 - антенна 1; 6 - переопод 1; 7 - пере опод 7; 8-10 - плеоподы 1-3; 11 - уропод

ТАБЛИЦА LVII



Таблица LVIII. Detonella papillicornis (Richardson, 1904). Самка.

1 - вид с дорсальной стороны; 2 - голова, вид спереди; 3 - антенна 1; 4 -правая мандибула; 5 - левая мандибула; 6 - ногочелюсти; 7 - переопод 1; 8 - переопод 7

ТАБЛИЦА LVIII

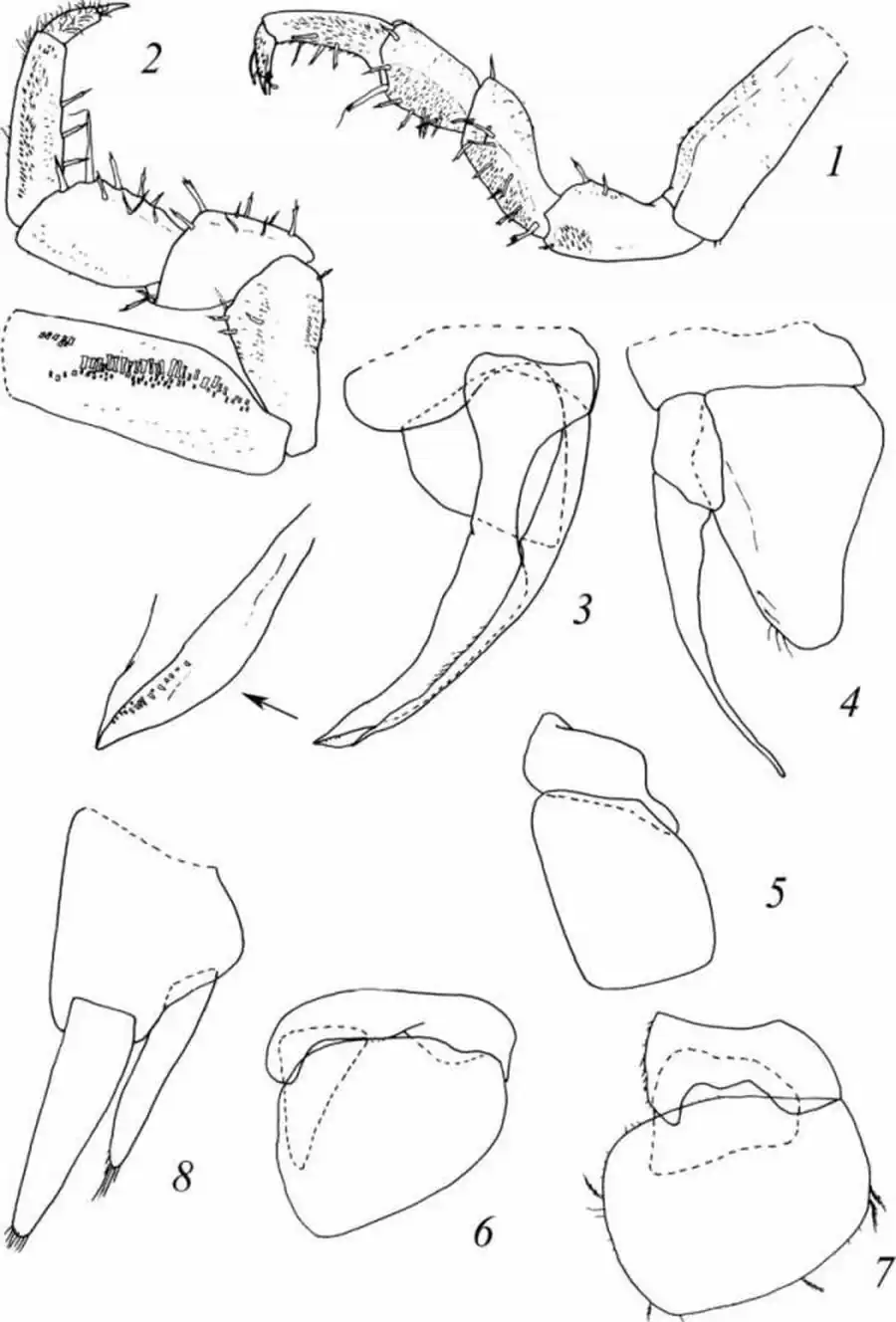

Таблица LIX. Detonella papillicornis (Richardson, 1904). Самец (1-4); самка (5-8). 1 - переопод 1; 2 - переопод 7; 3, 4 - плеоподы 1-2; 5-7 - плеоподы 1-3; 8 - уропод

ТАБЛИЦА LIX



Таблица LX. Armadilloniscus ellipticus (Harger, 1878). Самка.

1 - вид с дорсальной стороны; 2 - голова, вид спереди; 3 - антенна 1; 4 -правая мандибула; 5 - левая мандибула; 6 - максилла 1; 7 - ногочелюсти; 8-10 - плеоподы 1-3

ТАБЛИЦА LX



Таблица LXI. Armadilloniscus ellipticus (Harger, 1878). Самка (7, 2); самец (3-5) (1, 2 - ориг.; 3-5 - по: Garthwaite et al., 1992).

7 - переопод 1; 2, 3 - переопод 7; 4, 5 - плеоподы 1-2

ТАБЛИЦА LXI

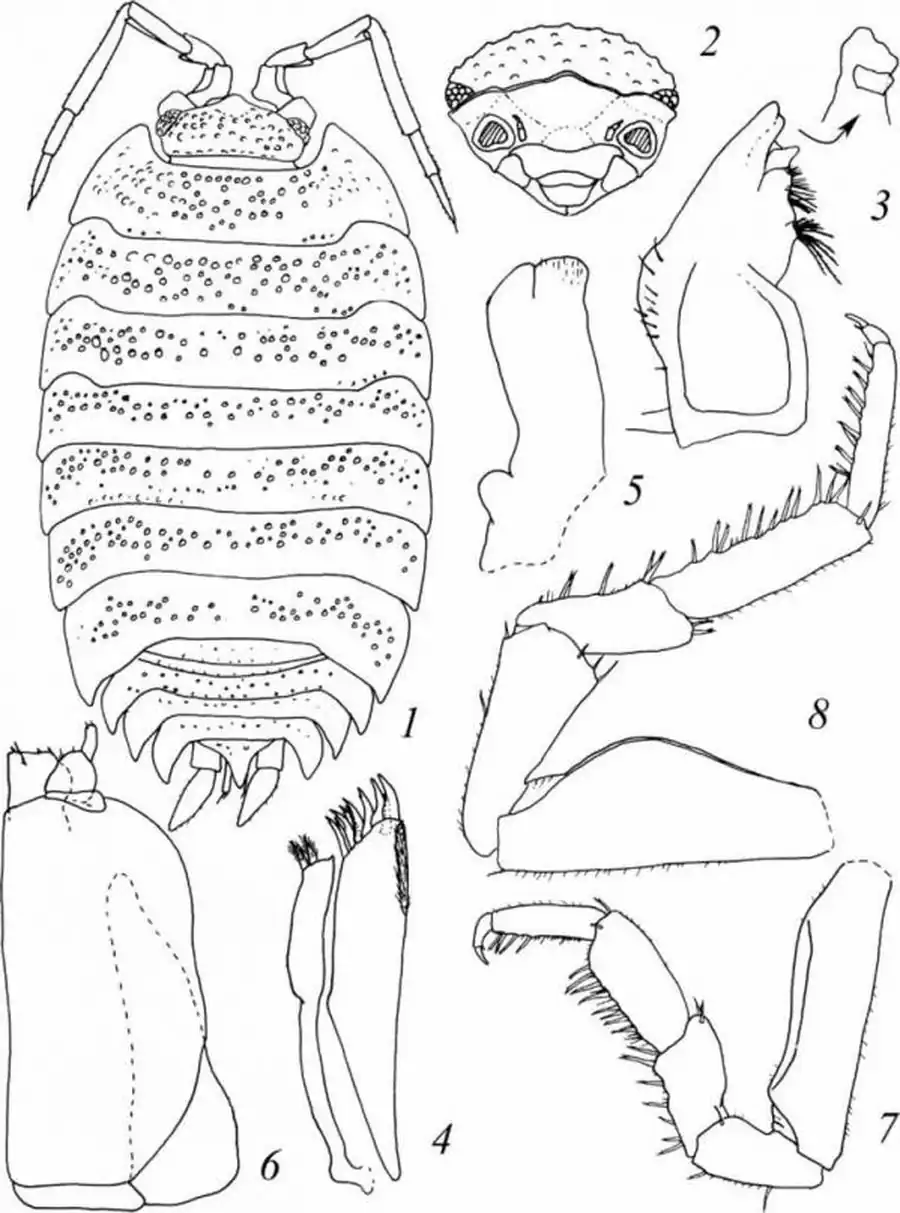

Таблица LXII. Porcellio scaber Latreille, 1804. Самец.

1 - вид с дорсальной стороны; 2 - голова, вид спереди; 3 - мандибула; 4 - максилла 1; 5 - максилла 2; 6 - ногочелюсти; 7 - переопод 1; 8 - переопод 7

ТАБЛИЦА LXII



Таблица LXIII. Porcellio scaber Latreille, 1804. Самец (1-4); самка (5-7). 1-3 - плеоподы 1-3; 4 - уропод; 5 - переопод 7; 6, 7 - плеоподы 1-2

ТАБЛИЦА LXIII

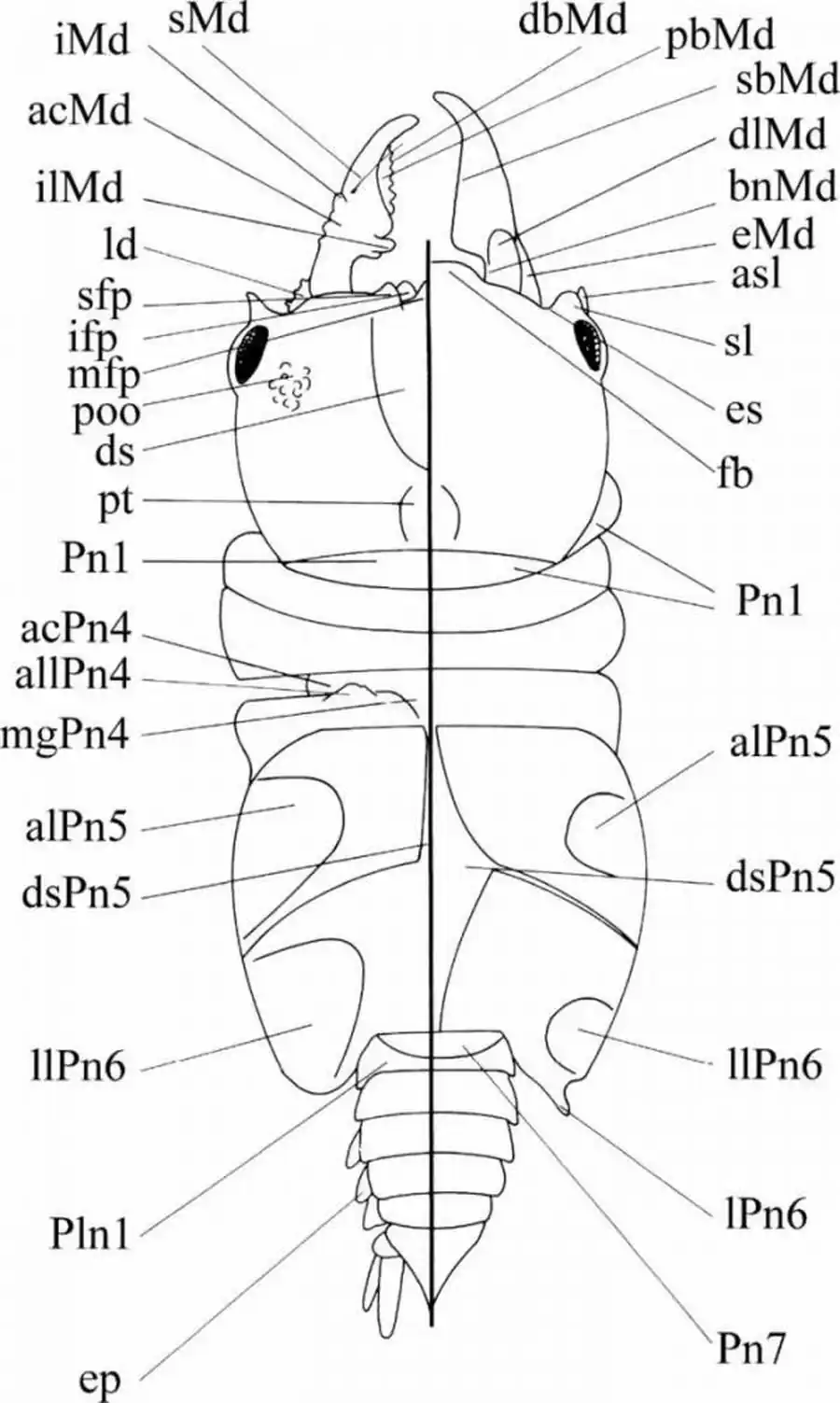

Таблица LXIV. Схема строения самца Gnathiidea (по: Cohen, Poore, 1994).

Обозначения: мандибула: sMd - щетинка, acMd - вооруженный гребень, iMd - зубец (incisor), dbMd - зубчатый режущий край, sbMd - ровный режущий край, pbMd - ложный режущий край, ilMd - внутренняя лопасть, bnMd - шейка, eMd - erisma, dlMd - дорсальная лопасть; голова: ds - антеромедиальная впадина (dorsal sulcus), pt - постеромедиальный бугорок, poo - параокулярная скульптура, fb - фронтальный край, Id - зубчатая пластинка (lamina dentata), mfp - медиофронтальный отросток, sfp и ifp -верхний и нижний фронтолатеральные отростки, es - external scissura, s1 -супраокулярная лопасть, asl - добавочная супраокулярная лопасть; Рп1-7 -переониты 1-7: асРп4 - передняя суженная часть переонита 4, а11Рп4 - антеролатеральная лопасть переонита 4, mgPn4 - медиальный желобок переонита 4, а1Рп5 - латеральные области (areae laterales) переонита 5, dsPn5 -антеромедиальная впадина (dorsal sulcus) переонита 5,11Рп6 - латеральные лопасти переонита 6, 1Рп6 - постеролатеральные дольки (lobuli) переонита 6; Plnl - плеонит 1; ер - эпимеры плеонитов

ТАБЛИЦА LXIV



Таблица LXV. Elaphognathia monodi (Gurjanova, 1936). Самец (7-4);праница (5). 7,5- вид с дорсальной стороны; 2 - голова, вид с вентральной стороны; 3 - пилопод; 4 - плеон, вид сбоку

ТАБЛИЦА LXV



Таблица LXVI. Caecognathia elongata (Kroyer, 1847). Самец (1-3); самка праница (5).

1,4, 5 - вид с дорсальной стороны; 2 - пилопод; 3 - плеон, вид сбоку

ТАБЛИЦА LXVI



Таблица LXVII. Gnathia derzhavini Gurjanova, 1933. Самец (1-3); самка (4). 1,4- вид с дорсальной стороны; 2 - плеон, вид сбоку; 3 - пилопод

ТАБЛИЦА LXVII



Таблица LXVIII. Gnathia schmidti Gurjanova, 1933. Самец.

1 - вид с дорсальной стороны; 2 - плеон, вид сбоку; 3 - пилопод

ТАБЛИЦА LXVIII

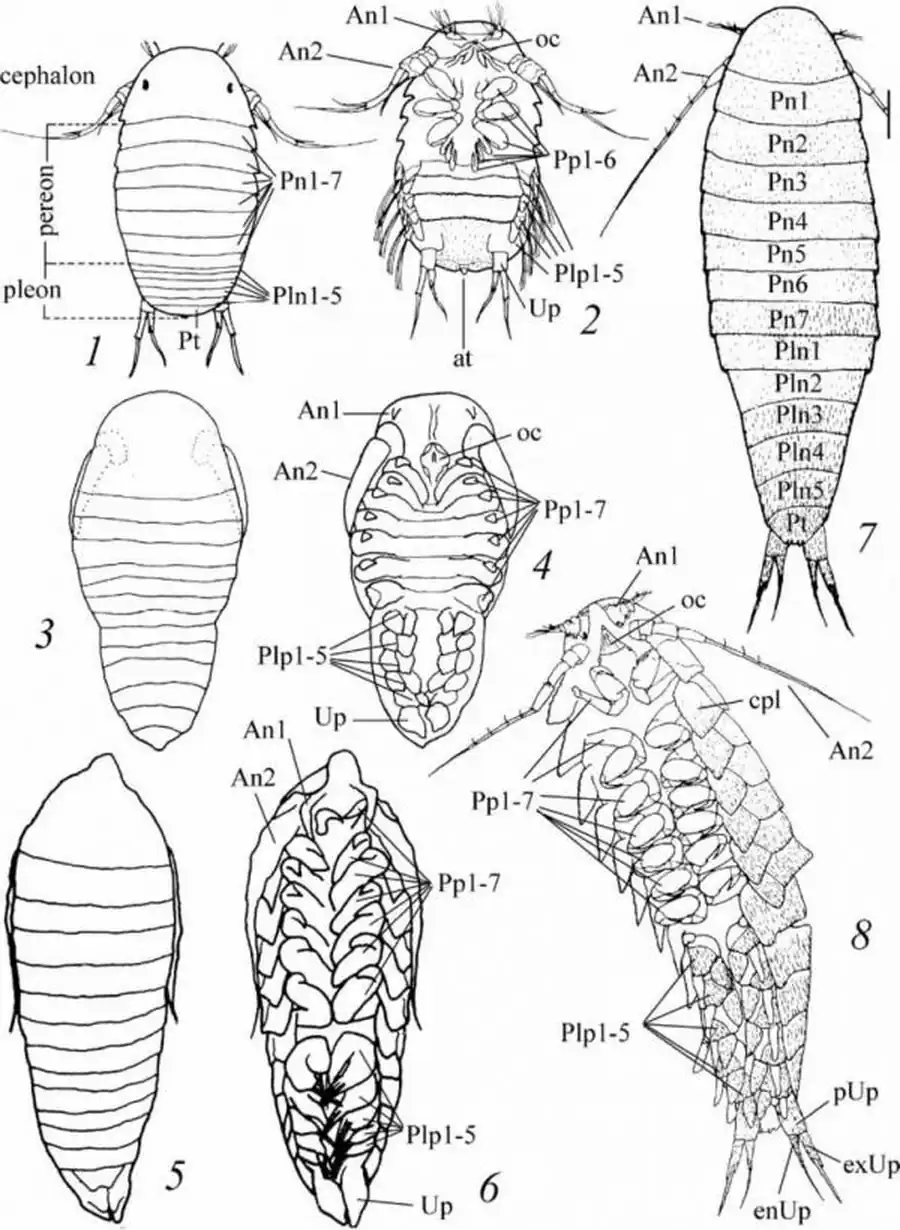

Таблица LXIX. Личиночные стадии Epicaridea (Probopyrus pandalicola (Packard, 1879)): эпикаридная (7, 2); ранняя микронисцидная (3, 4); поздняя микро-нисцидная (5, 6); криптонисцидная (7, 8) (по: Anderson, Dale, 1981).

7, 3, 5, 7 - вид с дорсальной стороны; 2, 4, 6, 8 - вид с вентральной стороны.

Обозначения: Ап1 - антенна 1; Ап2 - антенна 2; ос - ротовой конус; Рп1-7 - переониты 1-7; Рр 1-7 - переоподы 1-7; cpl - коксальная пластинка; Р1п1-5 - плеониты 1-5; Pt - плеотельсон; at - анальная трубка; Plpl—5 -плеоподы 1-5; Up - уропод: pUp - протопод, exUp - экзопод, enUp - эндопод

ТАБЛИЦА LXIX

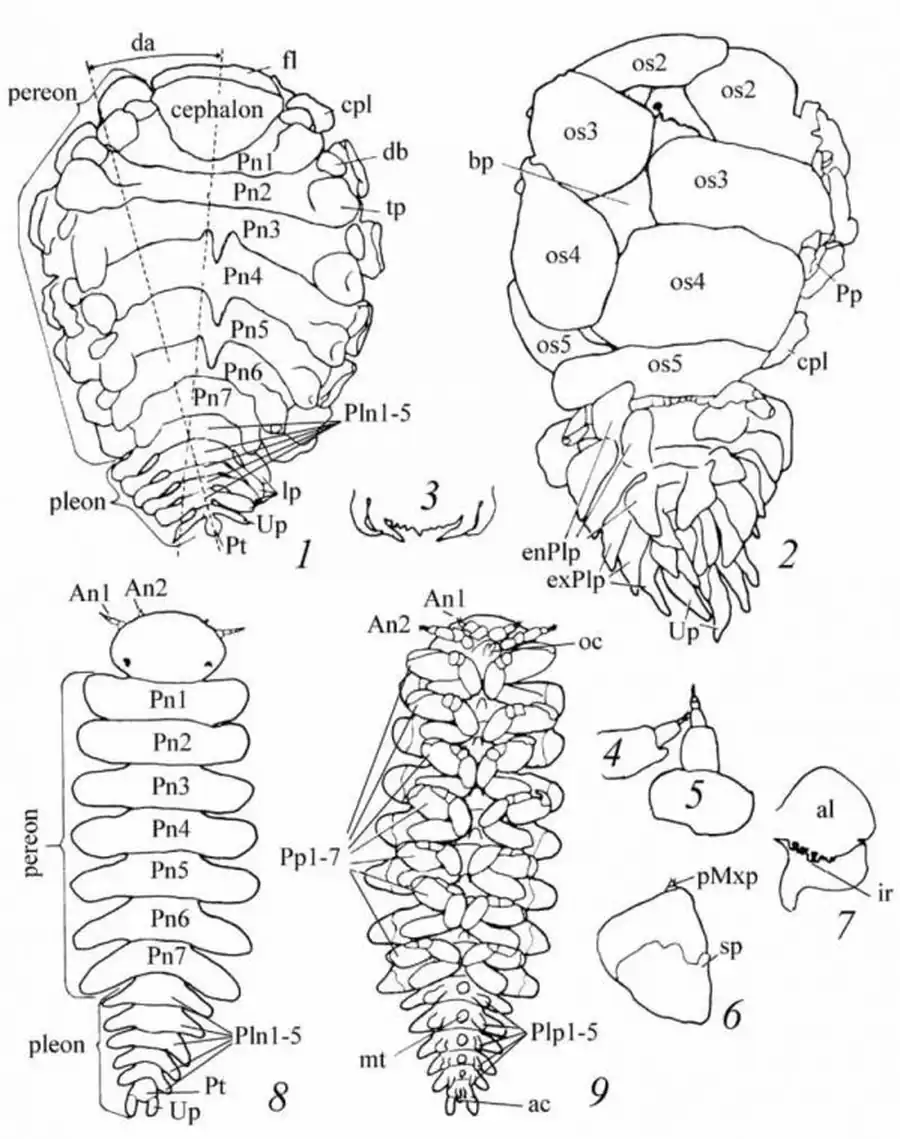

Таблица LXX. Схема строения Bopyridae (по: Markham, 1985). Самка (1-7); самец (8, 9).

1,8- вид с дорсальной стороны; 2,9 - вид с вентральной стороны; 3 - постеровентральный край головы; 4, 5 - антенны 1-2; 6 - ногочелюсть; 7 -оостегит 1.

Обозначения: da - угол искривления оси тела; fl - фронтальная лопасть; Ап1 - антенна 1; Ап2 - антенна 2; ос - ротовой конус; рМхр - щупик ногочелюстей; sp - шпора; Рп1-7 - переониты 1-7; db - дорсолатеральное утолщение; tp - тергальный вырост; Рр1-7 - переоподы 1-7; cpl - коксаль-ная пластинка; os2-5 - оостегиты 2-5; al - передняя лопасть оостегита 1; ir - внутренний гребень оостегита 1; Ьр — выводковая сумка; Р1п1-5 - плеониты 1-5; 1р - латеральные пластинки; Pt - плеотельсон; mt - мидвен-тральный бугорок; ас - анальный конус; Plpl—5 - плеоподы 1-5: enPlp -эндопод, exPlp - экзопод; Up - уропод

ТАБЛИЦА LXX

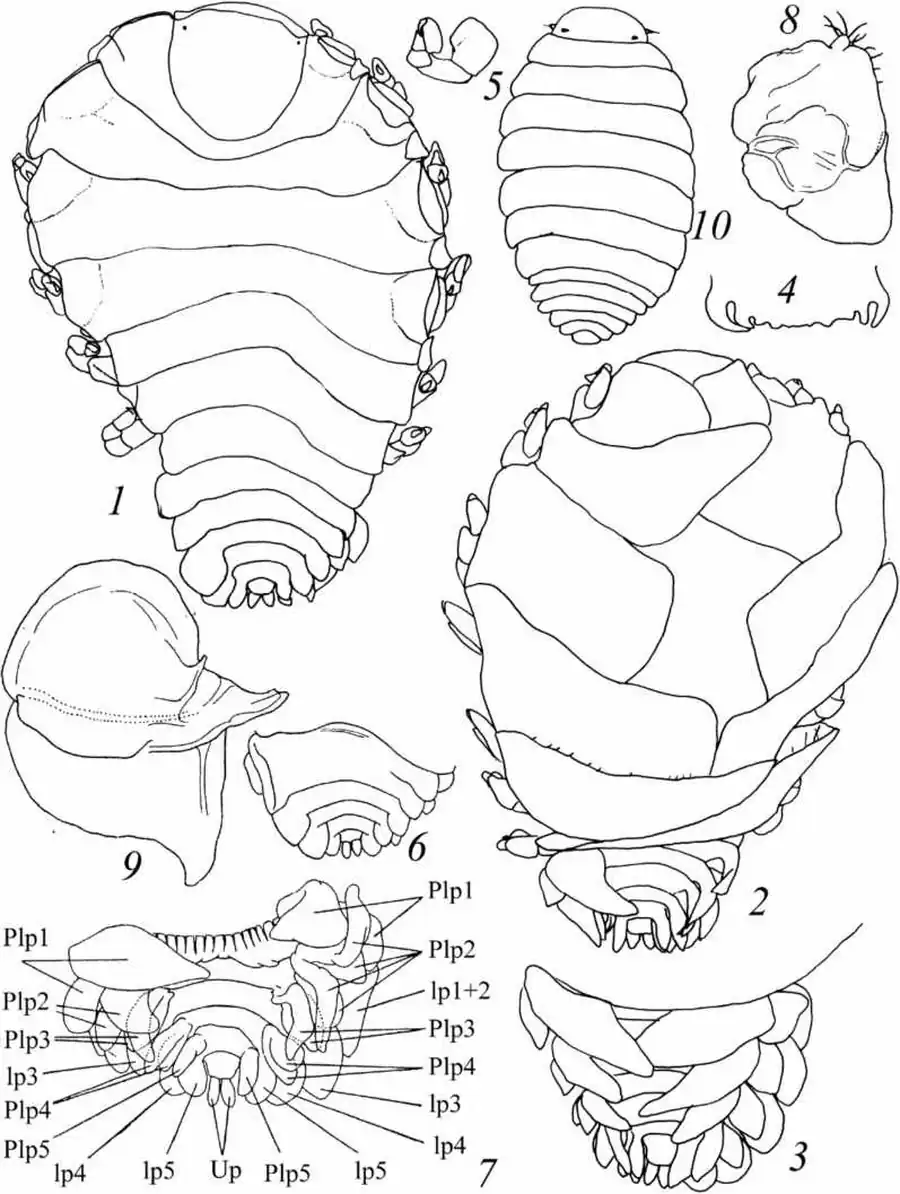

Таблица LXXI. Parapseudione lata Shiino, 1958. Самка, бух. Киевка (1-5); самка, голотип (6-9); самец, бух. Киевка (10) (1-5, 10 - ориг.; 6-9 - по: Shiino, 1958).

1, 10 - вид с дорсальной стороны; 2 - вид с вентральной стороны; 3,7 -плеон, вид с вентральной стороны; 4 - постеровентральный край головы; 5 - переопод 1; 6 - плеон, вид с вентральной стороны; 8 - ногочелюсть; 9 -оостегит 1.

Обозначения: lpl—5 - латеральные пластинки 1-5; Plpl—5 - плеоподы 1-5; Up - уропод

ТАБЛИЦА LXXI

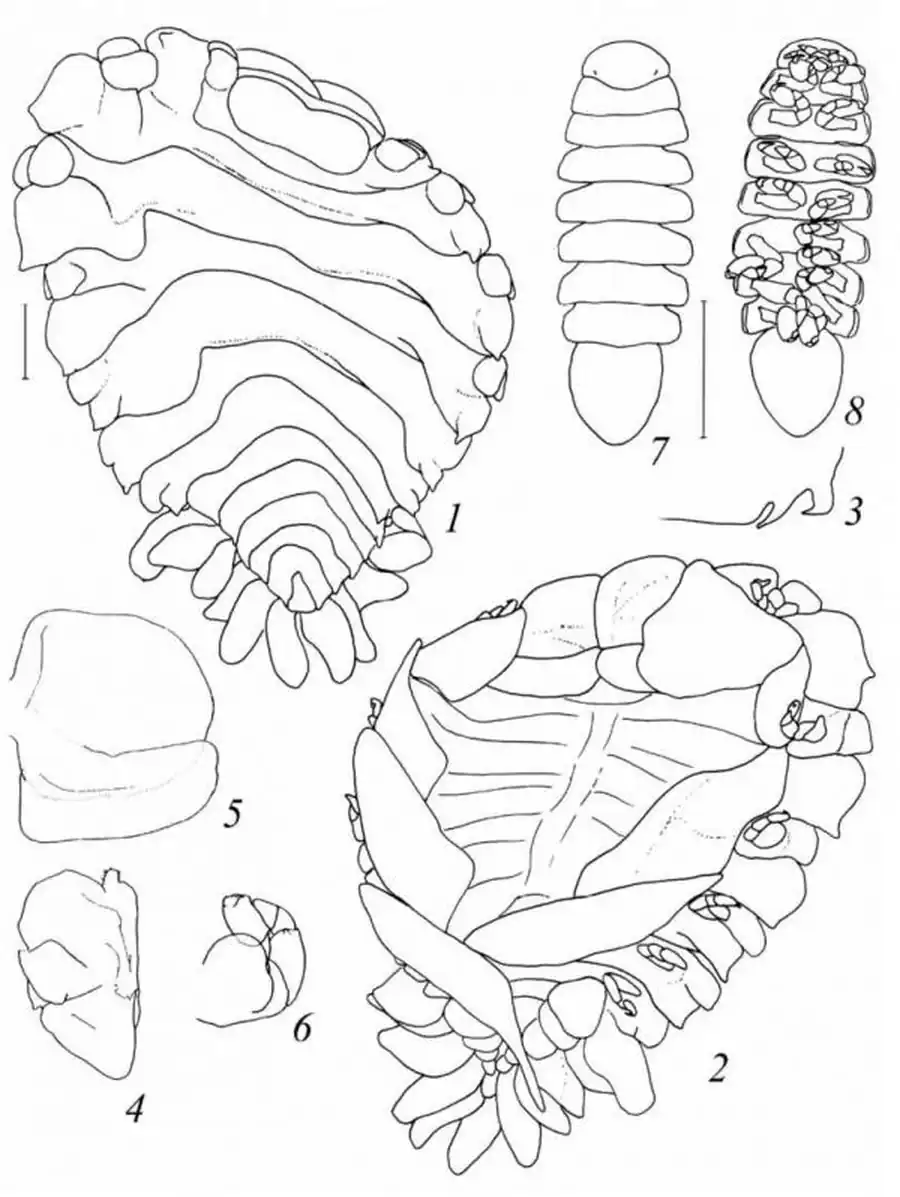

Таблица LXXII. Argeia pugettensis Dana, 1853. Самка (7-6); самец (7, 8) (1-3, 7, 8 - ориг.; 4-6 - no: Kim, Kwon, 1988b).

7,7- вид с дорсальной стороны; 2,8 - вид с вентральной стороны; 3 - постеровентральный край головы; 4 - ногочелюсть; 5 - оостегит 1; 6 - переопод 1.

Шкала 1 мм

ТАБЛИЦА LXXII



Таблица LXXIII. Bopyroides hippolytes (Kroyer, 1838). Самка (7-7); самец (8-10) (1-4, 8, 9 - ориг.; 5-7, 10 - по: Kim, Kwon, 1988b).

1,8- вид с дорсальной стороны; 2,9 - вид с вентральной стороны; 3 - постеровентральный край головы; 4 - ногочелюсть; 5 - оостегит 1; 6, 10 -переопод 1; 7 - переопод 7

ТАБЛИЦА LXXIII

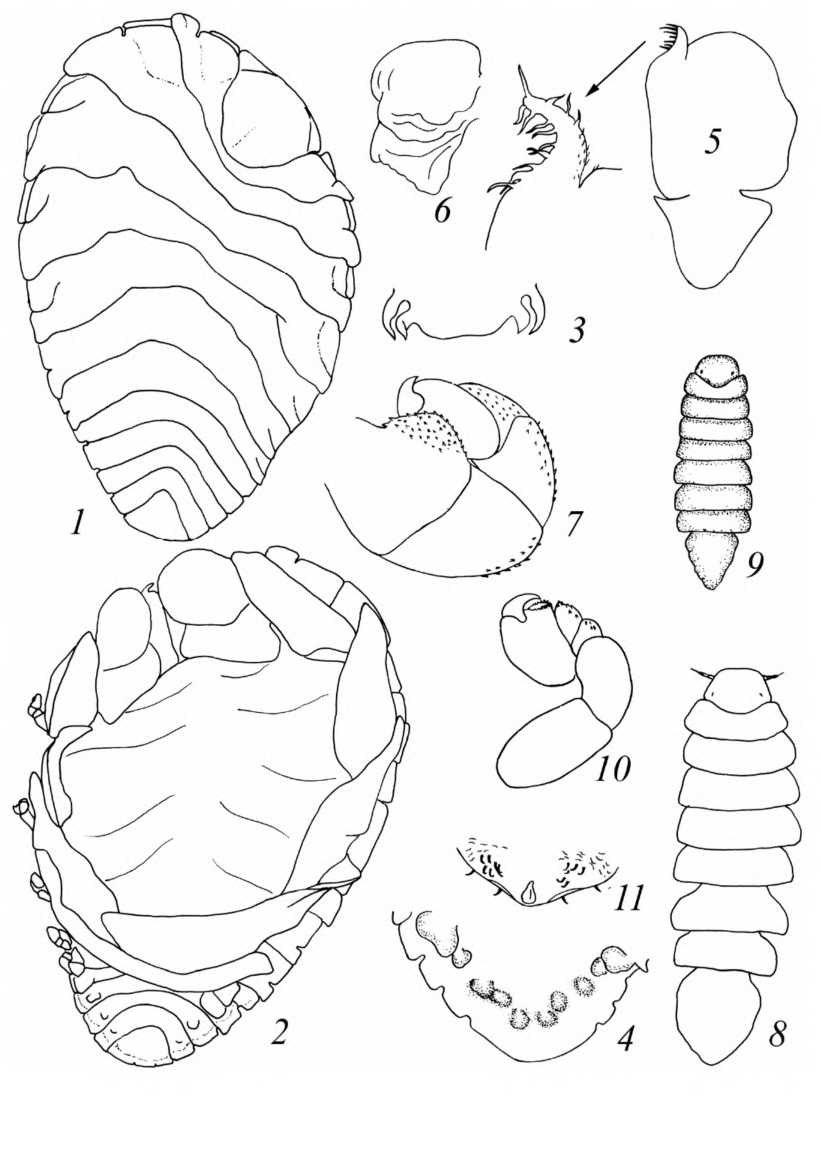

Таблица LXXIV. Bopyroides shiinoi Rybakov et Avdeev, 1991. Самка (7-7); самец (8-11) (7, 2,8 - ориг.; 3-7, 9-11 - по: Рыбаков, Авдеев, 1991).

1, 8,9 - вид с дорсальной стороны; 2 - вид с вентральной стороны; 3 - постеровентральный край головы; 4 - плеон, вид с вентральной стороны; 5 -ногочелюсть; 6 - оостегит 1; 7,10 - переопод 1; 77 - дистальная часть плеона, вид с вентральной стороны

ТАБЛИЦА LXXIV

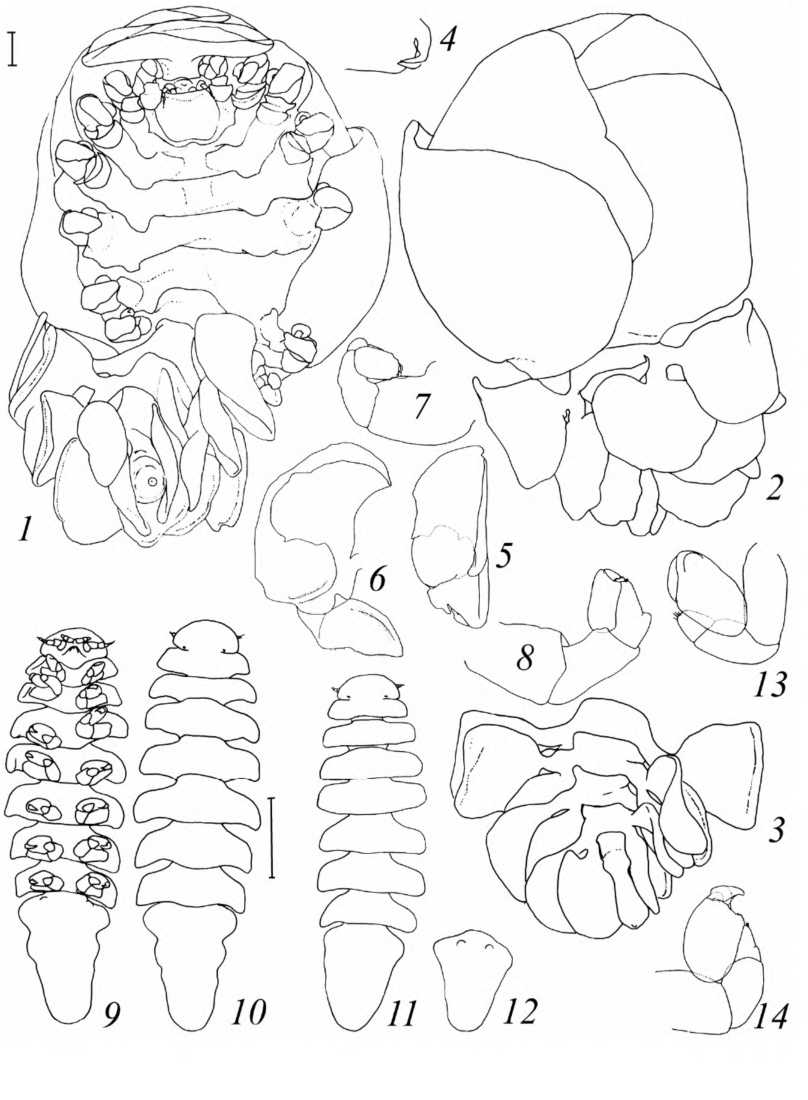

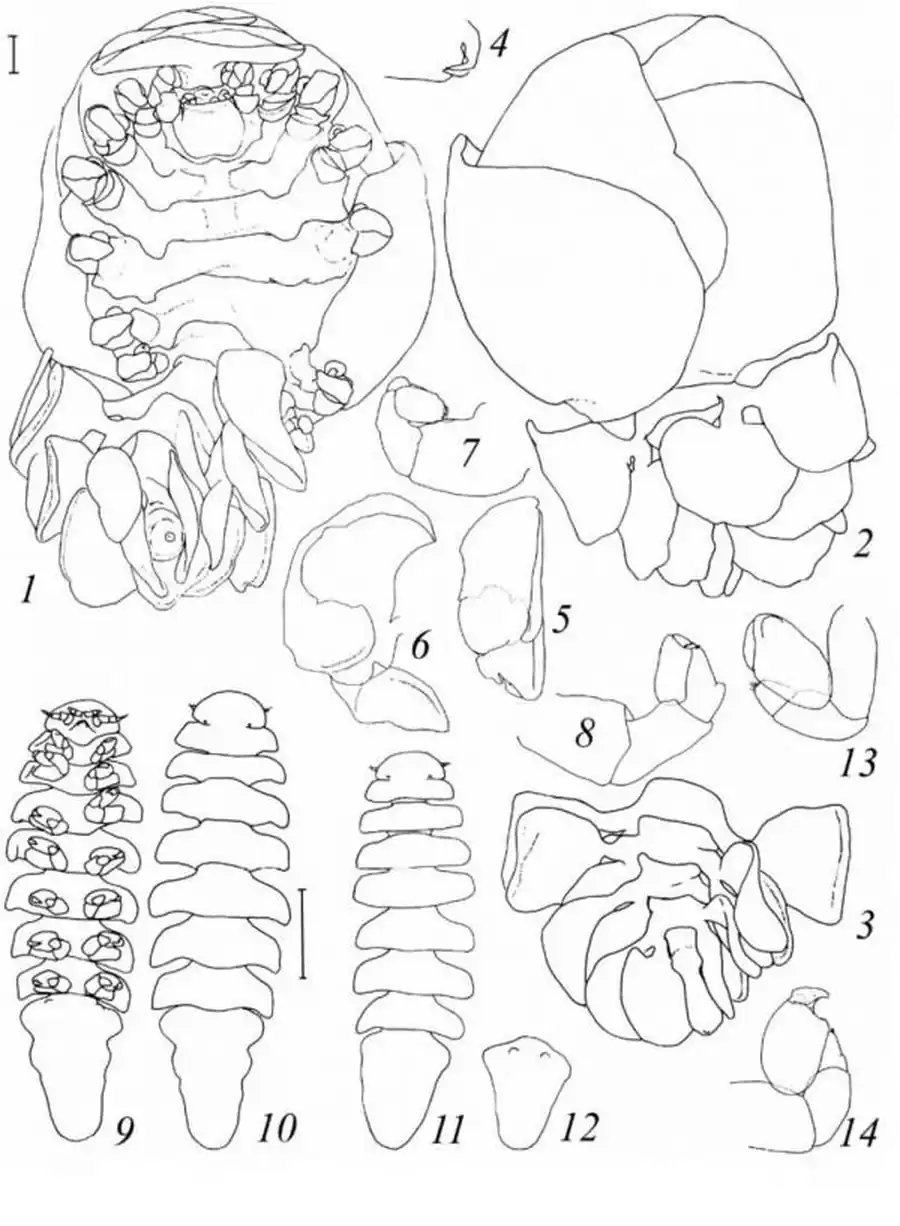

Таблица LXXV. Athelges takanoshimensis Ishii, 1914. Самка (1-8); самец (9-14) (1-4, 9-12 - ориг.; 5-8, 13, 14 - no: Kim, Kwon, 1988b).

1,10,11 - вид с дорсальной стороны; 2,9 - вид с вентральной стороны; 3 -плеон, вид с дорсальной стороны; 4 - постеровентральный край головы; 5 - ногочелюсть; 6 - оостегит 1; 7, 13 - переопод 1; 8, 14 - переопод 7; 72 -плеон, вид с вентральной стороны.

Шкала 1 мм

ТАБЛИЦА LXXV



Таблица LXXVI. Hemiarthrus abdominalis (Kroyer, 1840). Половозрелая самка (1-3, 5, 6); неполовозрелая самка (4); самец (7-9).

1,8- вид с дорсальной стороны; 2, 7 - вид с вентральной стороны; 3 -плеотельсон, вид сбоку; 4 - плеон, вид с вентральной стороны; 5 - постеровентральный край головы; 6 - переоподы 5-7; 9 - вид сбоку.

Шкала 1 мм

ТАБЛИЦА LXXVI



Таблица LXXVII. Liriopsis pygmaea (Rathke, 1843). Эпикаридиум (1-4); самка на ранних (5, 6) и более поздних (7) этапах дифференцировки; половозрелая самка (8-11) (по: Peresan, Roccatagliata, 2005).

1 - антенна 2; 2 - переопод 6; 3 - плеопод 4; 4 - плеотельсон и уроподы, вид с вентральной стороны; 5, 8 - вид с дорсальной стороны; 6, 7,9 - вид с вентральной стороны; 10, 11 - передний и задний концы мидвентральной щели.

Шкала: 0,05 мм (1-4); 5 мм (5-9); 0,5 мм (10); 1 мм (11)

ТАБЛИЦА LXXVII

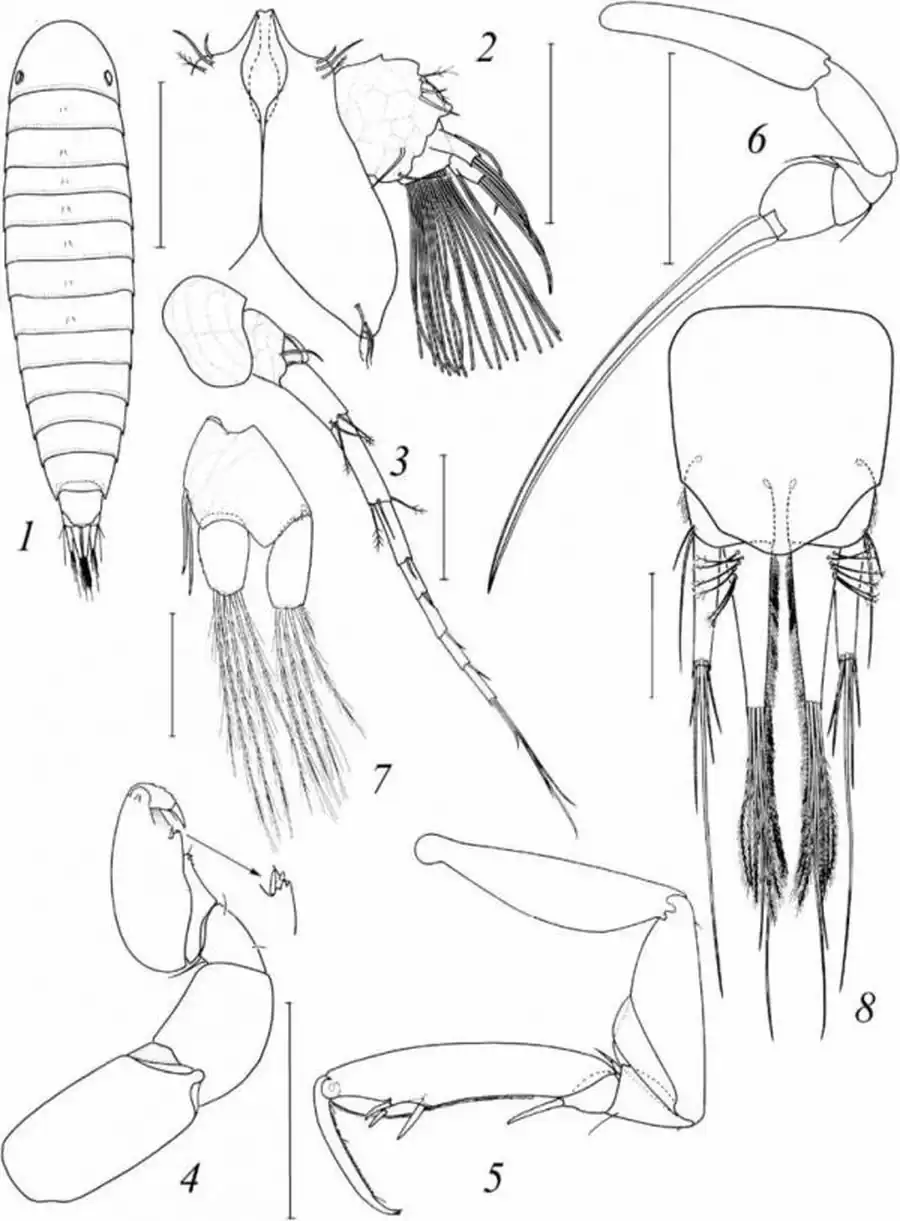

Таблица LXXVIII. Liriopsis pygmaea (Rathke, 1843). Криптонисциум (по: Peresan, Roccatagliata, 2005).

1 - вид с дорсальной стороны; 2 - антенна 1, вид с вентральной стороны; 3 - антенна 2; 4-6 - переоподы 1, 3, 6; 7 - плеопод 1; 8 - плеотельсон и уроподы, вид с дорсальной стороны

ТАБЛИЦА LXXVIII



Таблица LXXIX. Вверху: Holotelson tuberculatus (фото А.А. Кепеля); внизу: Rocinela belliceps

ТАБЛИЦА LXXIX



Таблица LXXX. Вверху: Ligia cinerascens; внизу: Idotea ochotensis. Фото A.A. Кепеля

ТАБЛИЦА LXXX



Таблица LXXXI. Arcturus hastiger: внизу - самка с молодью на антеннах 2

ТАБЛИЦА LXXXI



Таблица LXXXII. Вверху: креветка Pandalus borealis, зараженная Bopyroides hippolytes, внизу: вскрытая бранхиальная полость P. borealis с В. hippolytes под карапаксом

ТАБЛИЦА LXXXII



Таблица LXXXIII. Pagurus sp., зараженный Athelges takanoshimensis

ТАБЛИЦА LXXXIII



Таблица LXXXIV. Вверху: креветка Eualus macilentus, зараженная Hemiarthrus abdominalis; внизу: H. abdominalis

ТАБЛИЦА LXXXIV



Таблица LXXXV. Вверху: корнеголовый рак Peltogaster reticulates, паразитирующий на абдомене Pagurus trigonocheirus и зараженный Liriopsis pygmaea; внизу: самка L. pygmaea

ТАБЛИЦА LXXXV



Таблица LXXXVI. Криптонисциум Liriopsis pygmaea

ТАБЛИЦА LXXXVI
